Conexión de la sembradora al tractor

ATENCION: Para evitar lesiones por fugas de aceite a presión, alivie la presión parando el tractor y mueva las palancas de los cilindros en ambas direcciones antes de tocar los enchufes hidráulicos.

Los manguitos hidráulicos pueden averiarse por daños físicos, el paso del tiempo y la exposición a la intemperie. Revise periódicamente los manguitos. Sustituya los manguitos dañados.

NOTA: Para ajustar el caudal de las funciones de las VMD, consulte "Ajuste de las válvulas dosificadoras" en la Sección "Preparación del tractor".

1. Conecte los manguitos con la marca de identificación (I) para elevar los abresurcos/marcadores (presión descendente) a la VMD N° 1.

2. Conecte los manguitos con la marca de identificación (II) para plegar secciones laterales a la VMD N° 2.

3. Conecte los manguitos con la marca de identificación (III) para la transmisión hidráulica del ventilador a la VMD N° 3.

4. Conecte los cables de las luces al enchufe de siete polos.

5. Conecte el grupo de cables del monitor.

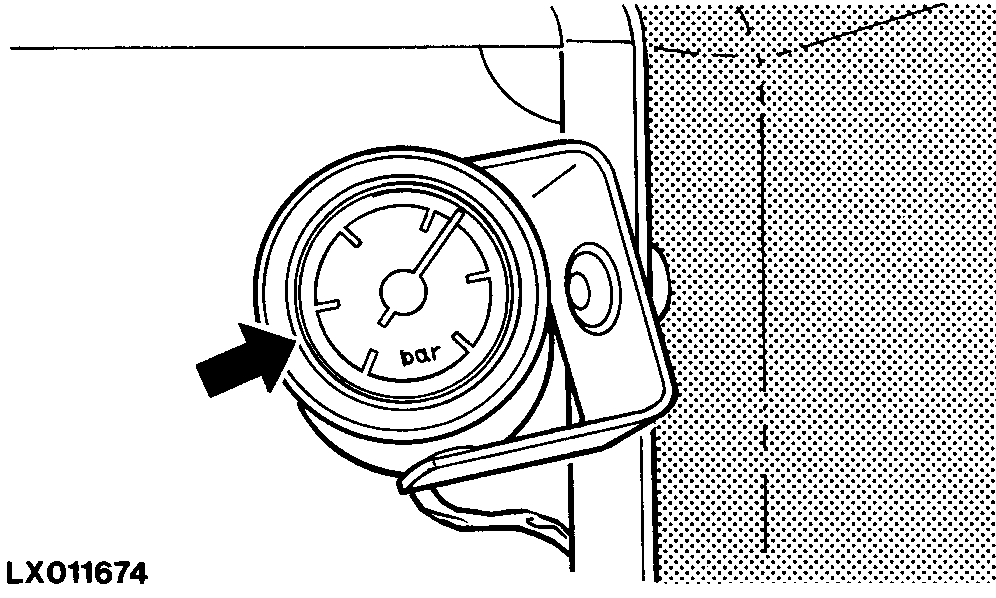

6. En una máquina 4 y 6 m, conecte el manguito del freno hidráulico de la siguiente forma:

IMPORTANTE: Observe la mayor limpieza en todas las conexiones. Ponga las tapas protectoras inmediatamente después de desconectar el manguito.

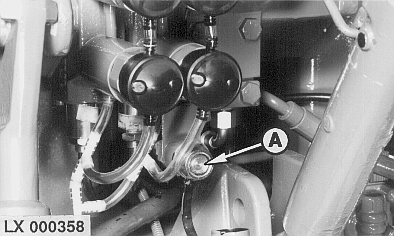

Si se emplea el freno hidráulico para remolque, conecte el manguito hidráulico al racor del tractor (A). Véase el Manual del operador del tractor.

7. Suelte el freno de mano (consulte la sección "Transporte").

ZX,OM750A010189 -63-25SEP99-1/2

8. En una máquina 4 y 6 m, conecte los manguitos del freno hidráulico de la siguiente forma:

IMPORTANTE: Asegúrese de que los enchufes estén limpios antes de unir las mangueras de aire comprimido. Selle los enchufes con los guardapolvos siempre que se desconecten las mangueras.

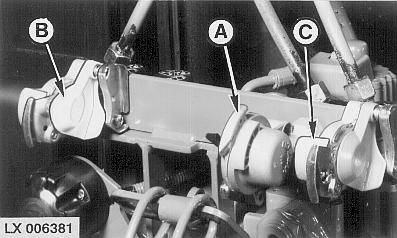

La sembradora está dotada de un sistema de freno de tubería doble. Al conectar los manguitos, no utilice el racor negro (A).

Al conectar los manguitos de aire comprimido al tractor, conecte en primer lugar el manguito de freno al enchufe amarillo (B) y seguidamente el manguito de alimentación al enchufe rojo (C). Véase el Manual del operador del tractor.

9. Suelte el freno de mano (consulte la sección "Transporte").

A-Negro (freno de tubería única)
B-Amarillo (freno de tubería doble)
C-Rojo (freno de tubería doble)

ZX,OM750A010189 -63-25SEP99-2/2
