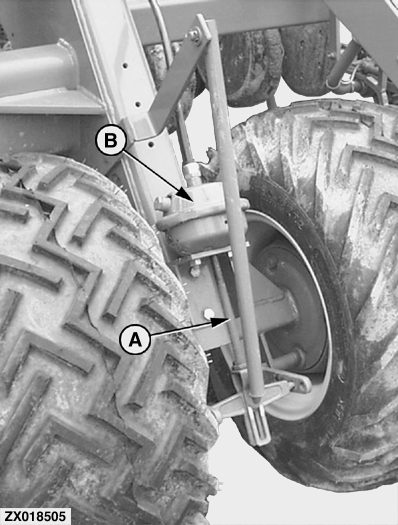

Cilindro de freno del freno neumáticoEl cilindro de freno unido al soporte de rueda transfiere la fuerza de frenado necesaria a la palanca de accionamiento que controla los dos tambores de freno mediante una varilla roscada. Para alcanzar la fuerza de frenado necesaria, la palanca de freno debe estar unida al agujero central de las palancas de freno derecha e izquierda. El vástago del émbolo (A) del cilindro de freno tipo diafragma (B) tiene una extensión total de 75 mm (3 in.). Cuando el émbolo se extiende más de 2/3 de su recorrido, el revestimiento de los frenos debe ser revisado y ajustado o sustituido, si fuera necesario. Para la liberación de los frenos, el cilindro de freno (B) incluye un muelle de recuperación. La válvula de vaciado del agua de condensación del cilindro de freno no debe ser abierta hasta que se descargue toda la presión del sistema de frenos. El agua de condensación debe ser vaciada una vez al año. |
|
