Calibración de la sembradora

Para la calibración de la sembradora, proceda según se aprecia en las ilustraciones y se describe en el cuadro y procedimiento de calibración. Al sembrar grano pequeño o cantidades reducidas de grano, use el sistema micrométrico.

IMPORTANTE: Calibre la sembradora con la máquina parada. Detenga el tractor y el ventilador antes de calibrar.

NOTA: Antes de utilizar el monitor dosificador ESC para realizar la calibración, lea el capítulo "Control electrónico de siembra (ESC)".

El procedimiento de calibración es el siguiente:

1. ¿Va a calibrarse grano de tamaño normal o pequeño?

2. Para grano normal, poner el interruptor rojo de cambio (C) del dosificador y la válvula de mariposa del muelle de seguridad (H) en la posición normal "N".

IMPORTANTE: Existe el riesgo de dañar el dosificador al regular el índice de siembra a un ajuste menor. Realice esta operación sólo cuando el dosificador se halla girando o cuando la tolva de grano está vacía.

Al calibrar con grano pequeño, gire el husillo (D) hasta que la escala dosificadora (B) esté en la posición "0". Ahora gire el interruptor rojo de cambio (C) hasta que se acople en la ranura del eje hexagonal. La letra "F" aparece entonces en el interruptor de cambio rojo. El muelle de seguridad en la válvula de mariposa (H) también se debe colocar en la posición "F".

3. Consulte el cuadro de calibración el reglaje correspondiente al índice de siembra deseado.

4. La escala dosificadora (B) puede ser establecida en cualquier valor desde "0" a "110" (sólo hasta "25" en el caso de grano pequeño). Gire el husillo (D) hasta que el valor deseado aparezca en el extremo de la carcasa (A).

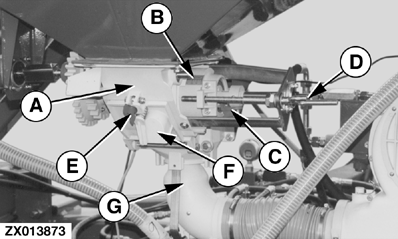

A-Carcasa
B-Escala dosificadora
C-Interruptor rojo de cambio (N=grano normal; F=grano pequeño)
D-Husillo
E-Puerta de la tolva
F-Válvula giratoria
G-Distribuidor

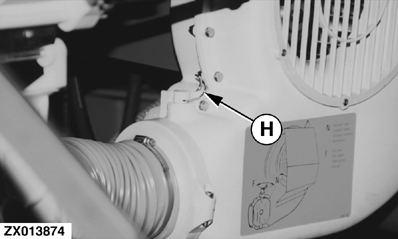

H-Muelle de seguridad en válvula de mariposa (N=normal; F=pequeño)

ZX,OM750A010218 -63-15NOV97-1/3

IMPORTANTE: En la versión 6-m, cada dosificador debe trabajar con el mismo índice de siembra (kg/ha).

5. Cierre la puerta de la tolva (E).

6. Cargue de grano la tolva.

7. Retire el distribuidor (G) situado debajo del cono venturi destornillando la tuerca de mariposa (J).

8. Coloque un recipiente debajo del cono venturi. Con esto se recogerá la semilla que caiga.

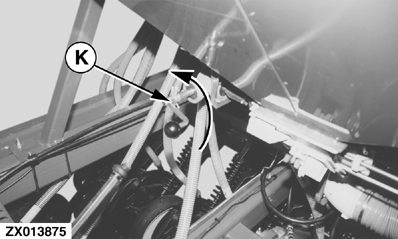

9. Quite el pasador de muelle y extraiga el eje de transmisión. Una el mando de calibración (K) al eje de transmisión según se aprecia.

10. Gire 85 veces la palanca de calibración en el sentido de la flecha a una velocidad aproximada de una vuelta por segundo. La cantidad de grano recogida en el recipiente corresponde a una superficie de ¹ / ₁₀ hectáreas (ver ejemplo).

11. Ponga el distribuidor (G) en su lugar y fíjelo con la tuerca de mariposa (J).

12. Finalmente, conecte el eje de transmisión y fíjelo con el pasador de muelle.

La sembradora está calibrada.

Ejemplo:

Se pretende sembrar trigo a un índice de 210 kg/hectárea:

• Grano normal
• Ajuste según el cuadro de calibración = 60
• Resultado inicial de la calibración, por ejemplo, una cantidad de 19 kg (41,89 lb) por ¹ / ₁₀ hectárea.
• Esto es aproximadamente el 10 menos que el valor gráfico de 21 kg (46,30 lb) por 1/10 hectáreas.
• Aumente el ajuste en un 10% hasta 66


  A-Carcasa
  B-Escala dosificadora
  C-Interruptor rojo de cambio (N=grano normal; F=grano pequeño)
  D-Husillo
  E-Puerta de la tolva
  F-Válvula giratoria
  G-Distribuidor
  H-Muelle de seguridad en válvula de mariposa (N=normal; F=pequeño)
  J-Tuerca de mariposa
  K-Mando de calibración

Dosificador




Ventilador




Calibración manual por mando

ZX,OM750A010218 -63-15NOV97-2/3

• La segunda calibración da como resultado en una cantidad de 21 kg (46,3 lb) por 1/10 hectáreas.

ZX,OM750A010218 -63-15NOV97-3/3
