Instalación

NOTA: El ordenador, su soporte de montaje y el cable de conexión de la batería se hallan embalados en el interior de la tolva de grano.

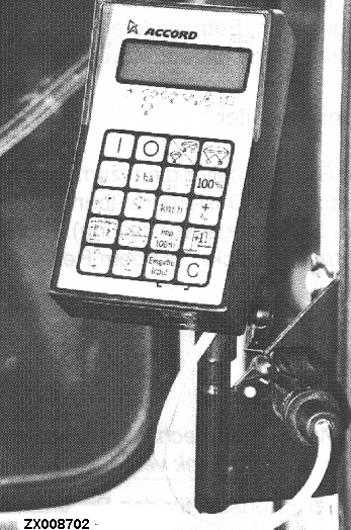

1. El soporte de montaje del ordenador debe instalarse en un lugar visible y accesible del bastidor de la cabina, ya que resulta imprescindible que la conexión al bastidor actúe como conexión a masa. Conecte la alimentación al enchufe tripolar estándar. El ordenador debe estar alejado al menos 1 metro (39 in.) de equipos y antenas de radio.

IMPORTANTE: Si la cabina se halla aislada del bastidor del tractor, cree una conexión entre la cabina (¡NO el soporte!) y el bastidor del tractor, usando para ello un cable con una sección de 2,5 mm ² (13 AWG).

2. Conecte el enchufe de 12 V suministrado con el ESC directamente a la batería del tractor.

IMPORTANTE: El enchufe debe siempre conectarse al terminal positivo de la batería por medio del fusible de 16 A situado en el enchufe del cable marrón. No se puede conectar ningún otro aparato a esta toma. El terminal negativo de la batería debe estar siempre conectado a masa (bastidor, chasis).

Color de los cables: marrón + 12 V; azul - masa

3. Enganche la sembradora al tractor y tienda el cable desde el ordenador a la caja de distribución de señales, comprobando que el cable no interfiere con la elevación ni la oscilación lateral de la sembradora. Inserte el enchufe en el cable de conexión del ordenador.

ZX,OM750A010229 -63-15NOV97-1/1
