Reglaje de los sensores de control electrónico de siembra (ESC)

Para un correcto control del ESC, es necesario el correcto reglaje de los sensores del eje de siembra (A), del eje del ventilador (B) y de la rueda medidora (C).

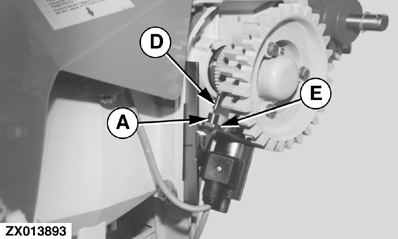

Ajuste la distancia entre el sensor (A) y el imán (D) a 1,5 mm (0,06 in.) máximo. Fije el sensor con las contratuercas (E).

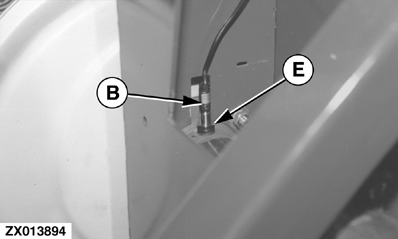

Ajuste la distancia entre el sensor (B) y la excéntrica a 1,5 mm (0,06 in.) máximo de la siguiente forma:

Enrosque el sensor (B) en el soporte del eje del ventilador hasta que toque una excéntrica, desenroscando después 1/2 vuelta. Por tanto, se obtiene la distancia especificada. Compruebe que las excéntricas no rozan con el sensor. Fije el sensor con las contratuercas (E).

Ajuste la distancia entre el sensor (C) y el imán de la barra giratoria (D) a 3 mm (0,12 in.) máximo. El polo sur de la barra debe quedar orientado hacia el sensor. Fije el sensor con las contratuercas (E).

A-Sensor del eje de siembra
B-Sensor del eje del ventilador
C-Sensor de la rueda medidora
D-Imán
E-Tuercas de bloqueo

ZX,OM750A010755 -63-07MAY97-1/1
