Sustitución del deflector de semilla y de las botas
|
|
|
|
|
|
1. Elimine la suciedad de las piezas antes de su extracción. 2. Extraiga la ballesta (K) para liberar la bota de siembra de la posición de funcionamiento contra la cuchilla del disco. 3. Extraiga el tornillo de tapa (C), la contratuerca (E) y la mitad inferior de la bota (D) para sustituir el deflector de semilla (G). 4. Extraiga el tornillo de tapa (A), la contratuerca (B) y la tira (H) para extraer el conjunto de bota y el tubo de semilla (J). |
5. Acople la bota de siembra usando una de las tres posiciones de montaje. Consulte "Reglaje de las botas de siembra" en la sección "Manejo de la máquina" para obtener más información. 6. Instale piezas nuevas usando el equipo previamente extraído. |
ZX,OM750A012736 -63-01NOV98-1/2 |
|

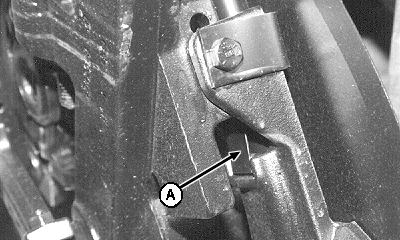

IMPORTANTE: La ballesta mantiene la bota de siembra apretada contra la cuchilla para obtener una colocación precisa de las semillas. 7. Instale la ballesta (A) desde la parte inferior, asegurándose de que la ballesta se bloquea en su posición debajo del tornillo de tapa que acopla la bota y encima del tope de la bota. |
|
ZX,OM750A012736 -63-01NOV98-2/2 |
