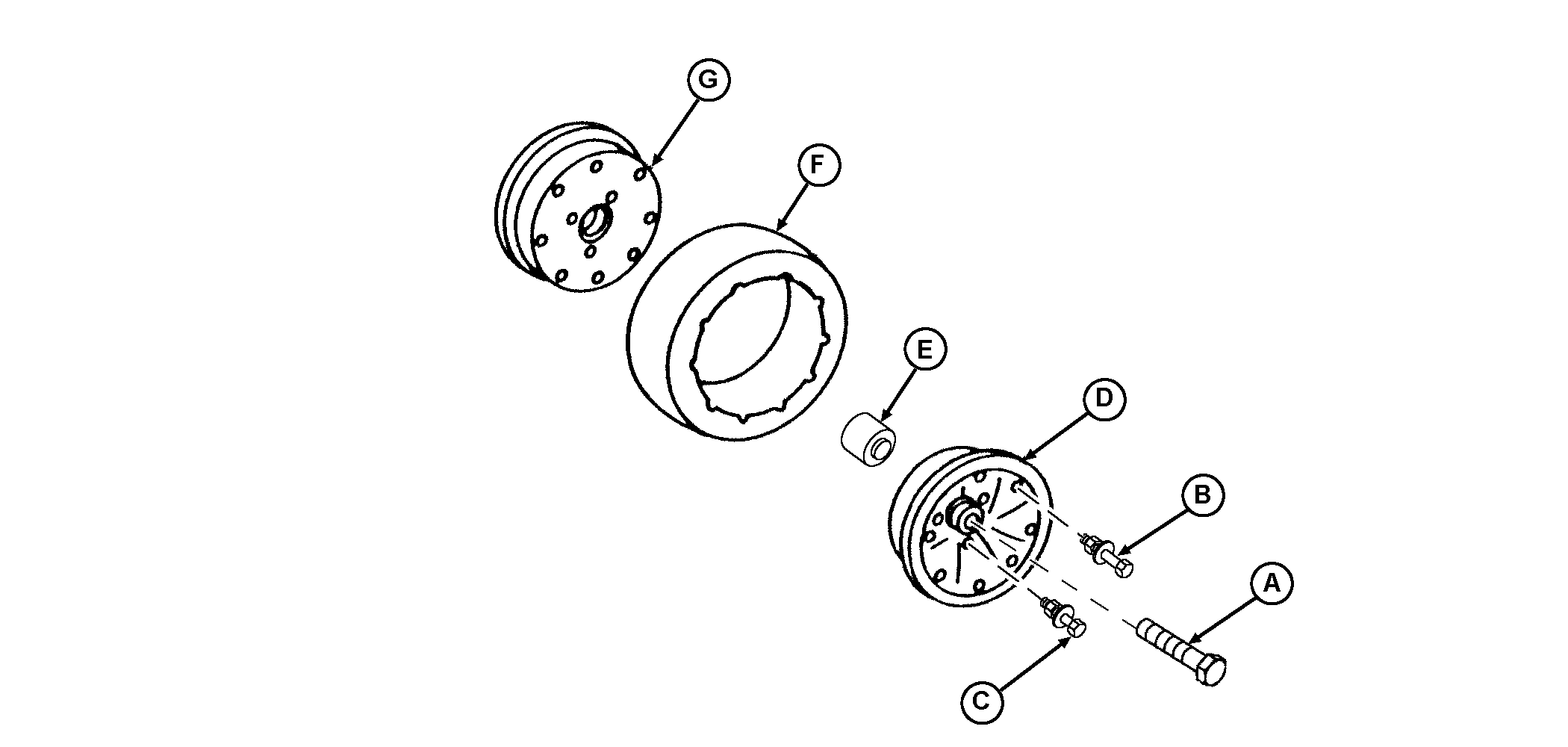

A-Tornillo
B-Tornillo de tapa, arandela y contratuerca

C-Tornillo de tapa, arandela y contratuerca

D-Rueda, exterior
E-Cojinete

F-Neumático
G-Rueda, interior

1. Elimine la suciedad de las piezas antes de su extracción.

2. Extraiga el tornillo de tapa central (A) y el conjunto de rueda.

3. Extraiga el equipo (B y C) para desmontar la rueda.

4. Compruebe si las piezas están desgastadas o dañadas y sustitúyalas si es necesario.

5. Monte el cojinete (E) y las piezas de la rueda en el equipo previamente extraído.

6. Acople la rueda al brazo usando el equipo previamente extraído.

ZX,OM750A012737 -63-01NOV98-1/1
