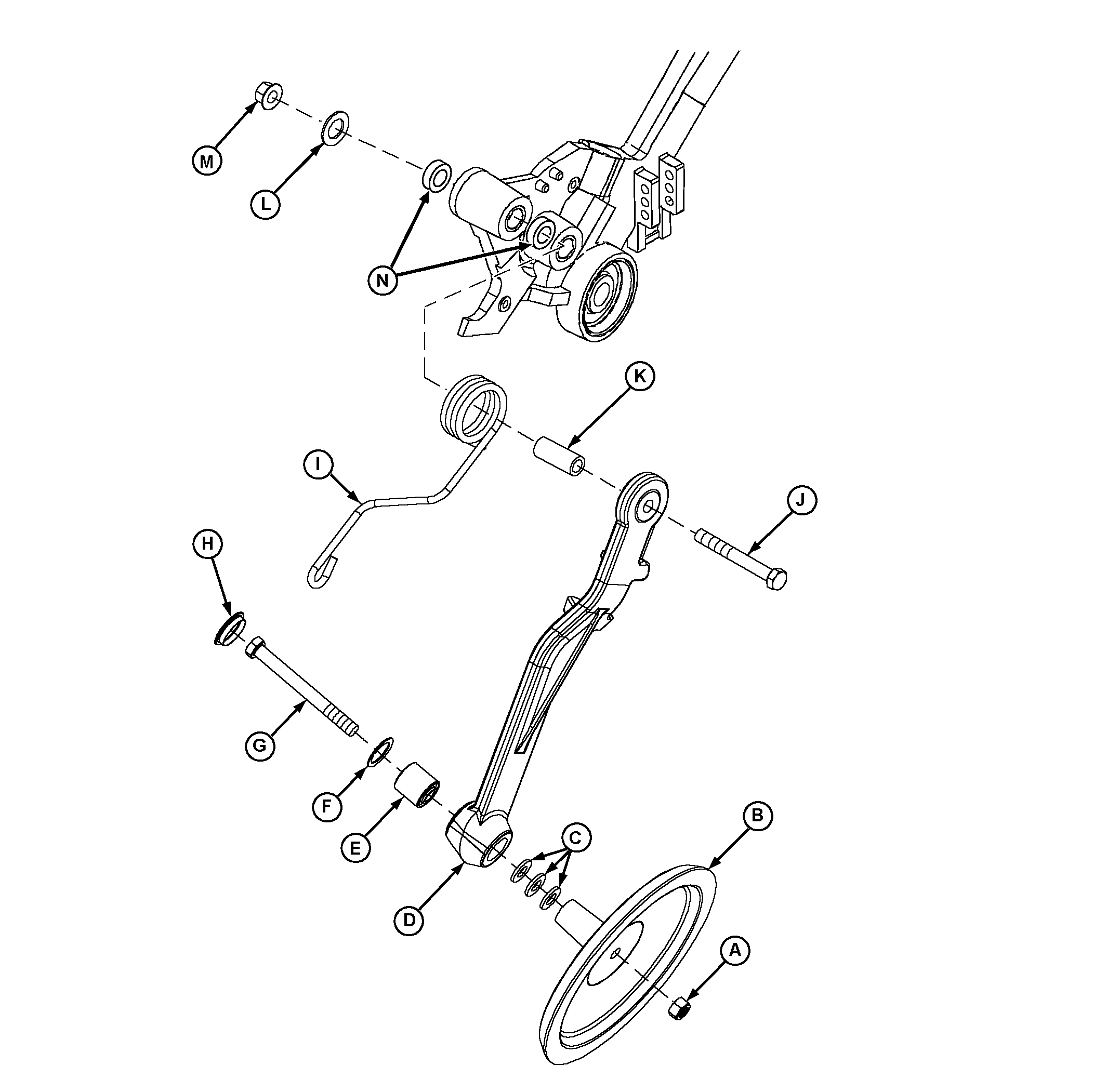

A-Tuerca
B-Rueda
C-Arandelas de calzo
D-Brazo

E-Rodamiento
F-Anillo elástico
G-Tornillo
H-Tapa de cojinete

I-Muelle
J-Tornillo
K-Casquillo

L-Arandela
M-Tuerca de bloqueo
N-Casquillos

NOTA: Siga los pasos 1-7 para reparar la rueda de cobertura.

1. Elimine la suciedad de las piezas antes de su extracción.

2. Extraiga la tapa de cojinete (H), la tuerca de bloqueo (A) y el anillo elástico (F) para extraer el conjunto de rueda y el cojinete (E) del brazo (D).

ZX,OM750A012740 -63-01NOV98-1/2

NOTA: Las arandelas de calzo (C) se utilizan para la reposición lateral de la rueda de cobertura.

Véase "Reglaje de la rueda de cobertura" en la sección "Manejo de la máquina" para obtener más información.

3. Extraiga el cojinete (E) del brazo.

4. Compruebe si las piezas están desgastadas o dañadas y sustitúyalas si es necesario.

5. Encaje a presión el nuevo cojinete en el taladro del brazo.

6. Instale la rueda y las arandelas de calzo (cuando sea necesario) en el tornillo de tapa, efectuando la retención con la tuerca de bloqueo.

7. Instale la tapa de cojinete.

NOTA: Siga los pasos 8-11 para sustituir el casquillo del brazo.

8. Extraiga el tornillo de tapa (J), la tuerca de bloqueo (M) y las piezas del brazo.

9. Extraiga los casquillos (K y N) del taladro.

10. Encaje a presión los casquillos nuevos en el alojamiento, enrase a 0,08 mm (0,03 in.) por debajo de la superficie exterior.

11. Instale el brazo previamente extraído y las piezas de acoplamiento. Apriete la tornillería a 200 N·m (150 lb-ft).

ZX,OM750A012740 -63-01NOV98-2/2
