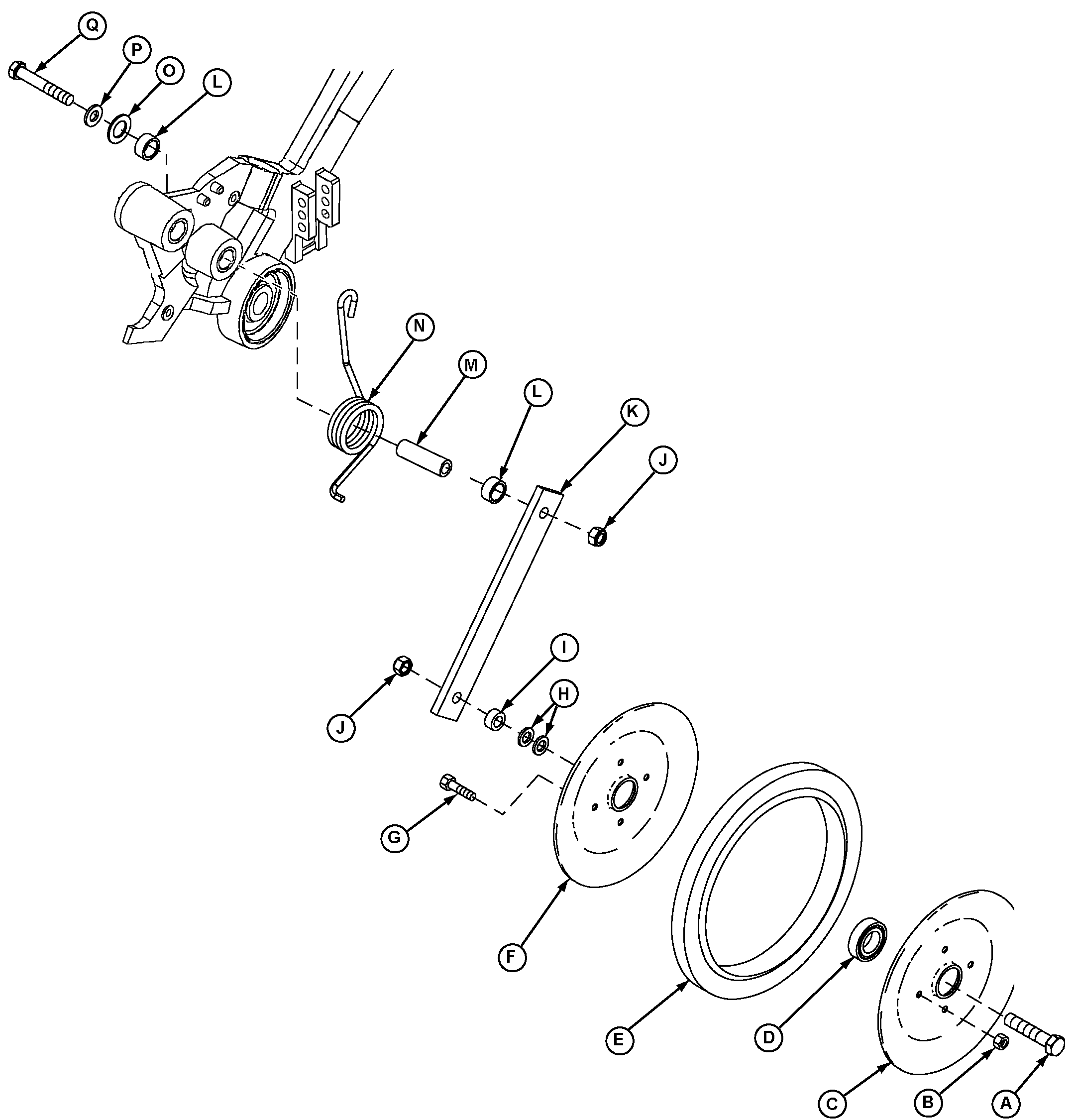

A-Tornillo
B-Tuerca de bloqueo
C-Parte media de rueda
D-Cojinete
E-Neumático

F-Parte media de rueda
G-Tornillo
H-Arandelas
I-Distanciador

J-Tuerca de bloqueo
K-Brazo
L-Casquillo
M-Casquillo

N-Muelle
O-Arandela
P-Arandela
Q-Tornillo

NOTA: Siga los pasos 1-6 para reparar la rueda de presión.

1. Elimine la suciedad de las piezas antes de su extracción.

ZX,OM750A012742 -63-01NOV98-1/2

2. Extraiga el tornillo de tapa (A) para extraer el conjunto de rueda del brazo.

3. Extraiga los tornillos de tapa (G) y las tuercas de bloqueo (B) para desmontar la rueda.

4. Compruebe si las piezas están desgastadas o dañadas y sustitúyalas si es necesario.

5. Instale el cojinete (D) y monte las piezas de rueda con los tornillos de tapa (G) y las tuercas de bloqueo.

6. Acople la rueda al brazo usando separador (I), arandela (H) y el equipo ya extraído. Apriete la tornillería a 110 N·m (80 lb-ft), e instale la tapa

NOTA: Siga los pasos 7-10 para sustituir el casquillo del brazo.

7. Extraiga el tornillo de tapa (Q) y las piezas del brazo.

8. Extraiga los casquillos (L y M).

9. Encaje a presión los casquillos nuevos en el alojamiento, enrase a 0,08 mm (0,03 in.) por debajo de la superficie exterior.

10. Instale el brazo previamente extraído y las piezas de acoplamiento.

ZX,OM750A012742 -63-01NOV98-2/2
