Checking Feeder House Conveyor "Float"

causym CAUTION: Raise feeder house, lower safety stop, shut off engine, set parking brake and remove key.

Conveyor slats must clear the floor by 3 mm (1/8 in.) for grain or 25 mm (1 in.) for corn as measured between a conveyor slat and feeder house bottom, directly under feeder drum at (A).

Specification

Conveyor Slat-Grain -Clearance 3 mm (1/8 in.)
Conveyor Slat-Corn -Clearance 25 mm (1 in.)

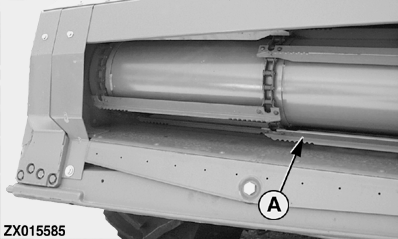

ZX015585


A-Distance of 3 mm (1/8 In.) Between Conveyor Slat and Feeder House Bottom

OUO6075,0001806 -19-15JUN01-1/1
