Kombaini interaktiivne reguleerimine (sõltuvalt varustusest) (kabiinisisesed soovitused)

MÄRKUS:

H94473-UN-31MAR10

Kombaini häälestuse ikoon

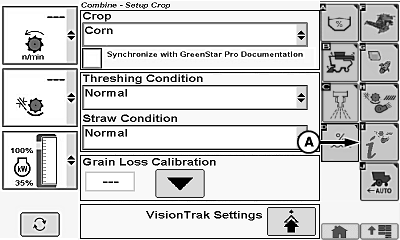

H112817-UN-09FEB15

A - Kombaini interaktiivse reguleerimise ikoon

Kui kombaini häälestuse ikoon on märgistatud, puudutage või vajutage kinnitusnuppu.

Kui kombaini interaktiivse reguleerimise ikoon (A) on märgistatud, puudutage või vajutage kinnitusnuppu.

Kombaini töövõime parandamise eesmärgid

MÄRKUS:

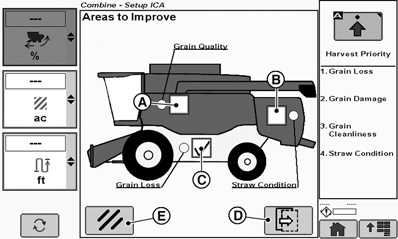

ZX234268-UN-19APR15

A - Tera kvaliteet

B - Kõrre olukord

C - Terakadu

D - Järgmise lehe ikoon

E - Tühistamise ikoon

Kombaini valitud piirkond läheb rohelisest kollaseks.

Kui kombaini töövõime parandamise eesmärkide soovitud lahter (lahtrid) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Tera kvaliteet (A)
  • Katkine vili
  • Aganad/kattelehed
  • Põhutükid/tõlvikud
  • Peksmata materjal
  • Liiga palju prahti
• Kõrre olukord (B)
  • Kõrre olukord
• Terakadu (C)
  • Kadu peksumasinas
  • Kadu puhastis
  • Peksmata vili

Ruudus kuvatakse linnuke, mis näitab valitud üksust või üksusi.

MÄRKUS: Järgmise lehe ikoon (D) ei ole valitav enne, kui valitakse kombaini töövõime parandamise eesmärgi lahter.

Kui tühistamise ikoon (E) on märgistatud, puudutage või vajutage kinnitusnuppu, et kombaini interaktiivse reguleerimise häälestus tühistada ja liikuda tagasi kombaini häälestuse kuvale.

Koristuse prioriteedisätted

MÄRKUS:

ZX234269-UN-19APR15

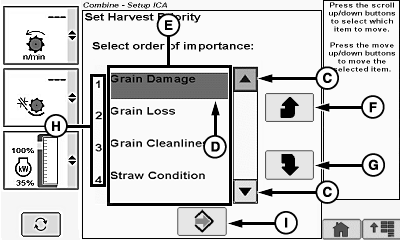

H106218-UN-05DEC12

A - Koristuse prioriteedihäälestuse ikoon

B - Koristuse prioriteediloend

C - Üles-/alla noole ikoon

D - Märgistatud ala

E - Koristuse prioriteediloend

F - Valik-üles ikoon

G - Valik-alla ikoon

H - Prioriteedijärjestus

I - Salvestusikoon

J - Järgmise lehe ikoon

K - Tühistamise ikoon

Kui koristusprioriteedi häälestuse ikoon (A) on märgistatud, puudutage või vajutage koristusprioriteetide ümberjärjestamiseks (B) kinnitusnuppu.

Kui üles-/allanoole ikoon (C) on märgistatud, puudutage või vajutage esiletõstetud ala (D) liigutamiseks kinnitusnuppu.

Liigutage märgistatud ala koristuse prioriteediloendi (E) soovitud üksusele.

Kui valik-üles ikoon (F) või valik-alla ikoon (G) on märgistatud, puudutage või vajutage kinnitusnuppu valitud märgistatud üksuse liigutamiseks prioriteedijärjestuses (H) üles- või allapoole.

1. Kõrgeim prioriteet
2. Kõrge prioriteet
3. Madal prioriteet
4. Madalaim prioriteet

Jätkake, kuni loendi prioriteedid on soovitud järjestuses.

Kui salvestusikoon (I) on märgistatud, puudutage või vajutage kinnitusnuppu prioriteediloendi järjestuse salvestamiseks ja eelmisele lehele naasmiseks.

Järgmisele lehele liikumiseks märgistage järgmise lehe ikoon (J) ja puudutage või vajutage kinnitusnuppu; kombaini interaktiivse reguleerimise häälestuse tühistamiseks ja kombaini häälestuse kuvale naasmiseks märgistage tühistamise ikoon (K) ja puudutage või vajutage kinnitusnuppu.

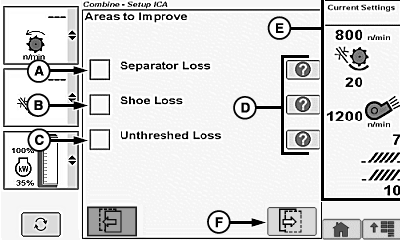

Terakao vähendamine

MÄRKUS:

H105855-UN-05DEC12

A - Kadu separaatoris

B - Kadu puhastussarjas

C - Peksmata vili

D - Abiikoonid

E - Teabeala

F - Järgmise lehe ikoon

Kui soovitud terakao tulemuste parandamise lahter (lahtrid) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Kadu separaatoris (A)
• Kadu sarjas (B)
• Peksmata vili (C)

MÄRKUS: Kui soovitud abiikoon (D) on märgistatud, puudutage või vajutage kinnitusnuppu. Teabeala (E) lülitub masina kehtivatest sätetest abiteabesse, kus kuvatakse töötulemuste parandamise täpsemad andmed.

Kui järgmise lehe ikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda järgmisele lehele.

MÄRKUS: Kui eelmise lehe ikoon on märgistatud, puudutage või vajutage kinnitusnuppu vajadusel eelmisele lehele naasmiseks.

Tera kvaliteedi parandamine

MÄRKUS:

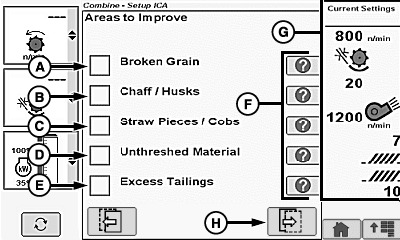

H105856-UN-05DEC12

A - Katkine tera

B - Aganad/kattelehed

C - Põhutükid / tõlvikud

D - Peksmata materjal

E - Liiga palju prahti

F - Abiikoonid

G - Teabeala

H - Järgmise lehe ikoon

Kui soovitud tera kvaliteedi parandamise lahter (lahtrid) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Katkine vili (A)
• Aganad/kattelehed (B)
• Põhutükid/tõlvikud (C)
• Peksmata materjal (D)
• Liiga palju prahti (E)

MÄRKUS: Kui soovitud abiikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu. Teabeala (G) lülitub masina kehtivatest sätetest abiteabesse, kus kuvatakse töötulemuste parandamise täpsemad andmed.

Kui järgmise lehe ikoon (H) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda järgmisele lehele.

MÄRKUS: Kui eelmise lehe ikoon on märgistatud, puudutage või vajutage kinnitusnuppu vajadusel eelmisele lehele naasmiseks.

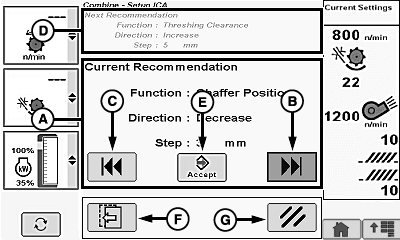

Masina soovitatavad muudatused

H108635-UN-26JUL13

A - Praeguse soovituse ala

B - Järgmise soovituse ikoon

C - Eelmise soovituse ikoon

D - Järgmise soovituse ala

E - Sisestamise/nõustumise ikoon

F - Eelmise lehe ikoon

G - Tühistamise ikoon

MÄRKUS: Kui rohkem soovitusi ei ole, muutub järgmise või eelmise soovituse ikoon halliks.

Kui järgmise soovituse ikoon (B) või eelmise soovituse ikoon (C) on märgistatud, puudutage või vajutage kinnitusnuppu liikumiseks järgmisele või eelmisele soovitusele.

MÄRKUS: Järgmise soovituse alas (D) kuvatakse süsteemi pakutav järgmine reguleerimine.

Kui sisestamise/nõustumise ikoon (E) on märgistatud, puudutage või vajutage kinnitusnuppu masina reguleerimissoovituse täitmiseks.

Kui eelmise lehe ikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu eelmisele lehele naasmiseks.

MÄRKUS: Kui tühistamise ikoon (G) on märgistatud, puudutage või vajutage kinnitusnuppu soovituse tühistamiseks. Masina eelmised sätted säilitatakse.

Kombaini interaktiivse reguleerimise süsteem inaktiveerub mootori väljalülitamisel (süütevõti välja keeratud), süsteemi tühistamisel ja optimeerimise lõpulejõudmise olekus. Kombaini interaktiivse reguleerimise taaskäivitamisel ei säilita süsteem masina varasemaid soovitusi.

Kombaini interaktiivne reguleerimine (süsteemiseire)

MÄRKUS:

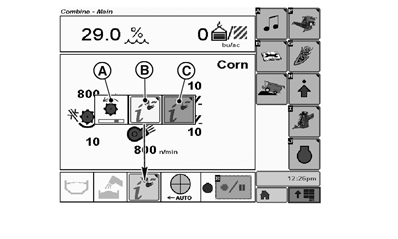

ZX234274-UN-19APR15

Kui kombaini interaktiivse reguleerimise näidik (A–C) on märgistatud, puudutage või vajutage kinnitusnuppu.

• (A) näidik (süsteem hõivatud) – näitab, et süsteemi reguleerimine on käimas. Roheline segment ikooni all liigub edasi-tagasi, näidates, et sätete rakendamine masinas on käimas ja oodatakse süsteemi stabiliseerumist.
• (B) näidik (kollane) – näitab, et süsteem on muudatuste kontrollimiseks valmis. Kollase taustaga ikoon vilgub või jääb põlema (vilgub 30 sekundit ja jääb põlema), näidates, et süsteemi reguleerimine on lõppenud ja oodatakse juhi tagasisidet (tööparameetrite hindamine).
• (C) näidik (punane) – näitab, et süsteemis on tuvastatud tingimuse muudatus. Punase taustaga ikoon näitab juhile, et süsteem on tuvastanud muudatuse masina käitumises. Süsteem ootab juhilt masina töö hindamist ja vajadusel masina sätete optimeerimist.

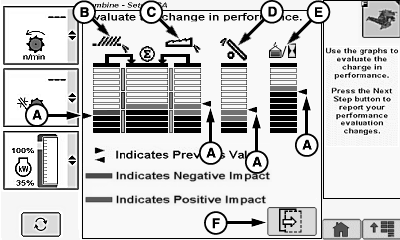

H108636-UN-26JUL13

A - Noolnäidikud

B - Puhastussarja kao näidik

C - Separaatori kao näidik

D - Prahi koguse näidik

E - Massivoolu näidik

F - Järgmise lehe ikoon

MÄRKUS: Lattdiagrammid on visuaalseks juhikuks, mis näitab, kas teatud aja jooksul ilmneb suurenemine või vähenemine.

• Sarja kaonäidik (B)
  • Rohelised ribad näitavad, et kao tase on varasemast väiksem ja et tööjõudlus on paranenud.
  • Punased ribad näitavad, et kao tase on varasemast suurem.
• Separaatori kaonäidik (C)
  • Rohelised ribad näitavad, et kao tase on varasemast väiksem ja et tööjõudlus on paranenud.
  • Punased ribad näitavad, et kao tase on varasemast suurem.
• Prahi koguse näidik (D)
  • Rohelised ribad näitavad, et prahi hulk on vähenenud.
  • Punased ribad näitavad, et prahi hulk on suurenenud.
• Massivoo näidik (E)
  • Rohelised ribad näitavad, et etteandekiirus on suurenenud.
  • Punased ribad näitavad, et etteandekiirus on vähenenud.

Kui järgmise lehe ikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda järgmisele lehele.

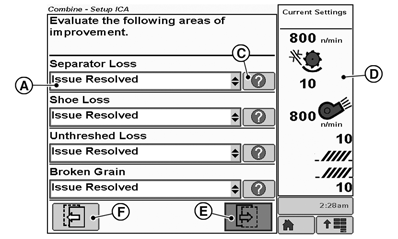

Töötulemuste parandamise sätete kontrollimine

MÄRKUS:

ZX234275-UN-19APR15

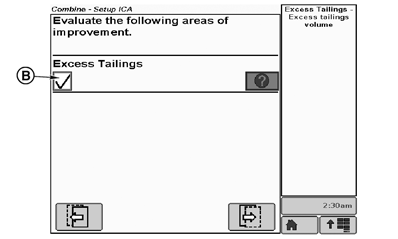

ZX234270-UN-19APR15

A - Parameetrimenüüd

B - Liigse prahi lahter

C - Abiikoonid

D - Teabeala

E - Järgmise lehe ikoon

F - Eelmise lehe ikoon

Võimaldab juhil vastata iga parameetri juures reale küsimustele, mis aitavad terakao ja tera kvaliteedi tingimusi parandada.

Kui soovitud parameetrimenüü (A) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Kadu peksumasinas
• Kadu puhastis
• Peksmata vili
• Katkine vili
• Aganad/kattelehed
• Põhutükid/tõlvikud
• Peksmata materjal
• Kõrre olukord
• Liiga palju prahti

Igas parameetrimenüüs on järgmised andmed.

• Probleem lahendatud
• Parem
• Muutust pole
• Halvem

Kui soovitud valik on märgitud, puudutage või vajutage kinnitusnuppu.

Vajadusel korrake seda ülejäänud parameetrimenüüdes.

Kui liigse prahi lahter (B) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Märgitud – prahti on endiselt liiga palju.
• Märkimata – prahi hulk on vähenenud.

MÄRKUS: Kui soovitud abiikoon (C) on märgistatud, puudutage või vajutage kinnitusnuppu. Teabeala (D) viib masina kehtivatest sätetest abiteabe alasse, kus on täiustuste kohta rohkem teavet.

Kui järgmise lehe ikoon (B) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda järgmisele lehele.

MÄRKUS: Kui eelmise lehe ikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu, et vajaduse korral naasta eelmisele lehele.

Varem sobinud parameetrisätete kontrollimine

MÄRKUS:

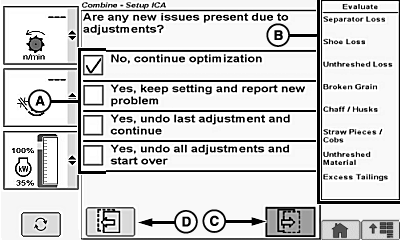

H108680-UN-30JUL13

A - Süsteemi hindamise lahter

B - Parameetrid, mida enne ei valitud

C - Järgmise lehe ikoon

D - Eelmise lehe ikoon

Võimaldab juhil kontrollida, kas enne valimata parameetrid sobivad jätkuvalt või ei.

Kui süsteemi hindamise soovitud lahter (A) on märgistatud, puudutage või vajutage kinnitusnuppu.

• Ei, jätka optimeerimist – võimaldab juhil jätkata süsteemi optimeerimist. Süsteem jätkab masina muudatuste soovitamist.
• Jah, säilita säte ja teata uuest probleemist – võimaldab juhil lisada olemasoleva(te)le probleemi(de)le uue probleemi. Süsteem jätkab masina muudatuste soovitamist.
• Jah, tühista viimane muudatus ja jätka – võimaldab juhil masina viimase soovitatud muudatuse tühistada ja jätkata teiste soovitustega.
• Jah, tühista kõik muudatused ja alusta uuesti – võimaldab juhil kõik masina soovitatud ja süsteemi rakendatud muudatused tühistada ning väljuda kombaini interaktiivsest reguleerimisest.

Parameetrid, mida enne ei valitud (B):

• Kadu peksumasinas
• Kadu puhastis
• Peksmata vili
• Katkine vili
• Aganad/kattelehed
• Põhutükid/tõlvikud
• Peksmata materjal
• Kõrre olukord
• Liiga palju prahti

Kui järgmise lehe ikoon (C) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda järgmisele lehele.

MÄRKUS: Kui eelmise lehe ikoon (D) on märgistatud, puudutage või vajutage kinnitusnuppu, et liikuda tagasi eelmisele lehele.

Masina soovitatavad muudatused

H108635-UN-26JUL13

A - Praeguse soovituse ala

B - Järgmise soovituse ikoon

C - Eelmise soovituse ikoon

D - Järgmise soovituse ala

E - Sisestamise/nõustumise ikoon

F - Eelmise lehe ikoon

G - Tühistamise ikoon

MÄRKUS: Kui rohkem soovitusi ei ole, muutub järgmise või eelmise soovituse ikoon halliks.

Kui järgmise soovituse ikoon (B) või eelmise soovituse ikoon (C) on märgistatud, puudutage või vajutage kinnitusnuppu liikumiseks järgmisele või eelmisele soovitusele.

MÄRKUS: Järgmise soovituse alas (D) kuvatakse süsteemi pakutav järgmine reguleerimine.

Kui sisestamise/nõustumise ikoon (E) on märgistatud, puudutage või vajutage kinnitusnuppu masina reguleerimissoovituse täitmiseks.

Kui eelmise lehe ikoon (F) on märgistatud, puudutage või vajutage kinnitusnuppu eelmisele lehele naasmiseks.

MÄRKUS: Kui tühistamise ikoon (G) on märgistatud, puudutage või vajutage kinnitusnuppu soovituse tühistamiseks. Masina eelmised sätted säilitatakse.

Kombaini interaktiivse reguleerimise süsteem inaktiveerub mootori väljalülitamisel (süütevõti välja keeratud), süsteemi tühistamisel ja optimeerimise lõpulejõudmise olekus. Kombaini interaktiivse reguleerimise taaskäivitamisel ei säilita süsteem masina varasemaid soovitusi.

Optimeerimine lõpule viidud

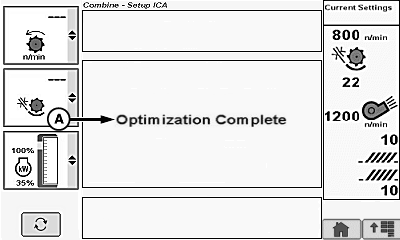

H106314-UN-10DEC12

A - Optimeerimine lõpule viidud

MÄRKUS: Kuna saagi ja põllu olud võivad päeva kestel muutuda, PEAB kombaini interaktiivse reguleerimise parameetreid lähtestama ja reguleerima.
