Suure jõudlusega eelpuhasti filtri (lisavarustus) puhastamine/asendamine

Filtri asendamine

1. MÄRKUS:


   RXA0084320-UN-26SEP05


   H91103-UN-09APR08

   A - Kaas

   B - Vedrukassett

   C - Filtrielement

   D - Tihend

   Kui filtrielementi on viis korda tagurpidi läbi pestud, puhastage filter. Vahetage filter, kui sellest vastu valgust vaadates enam valgus läbi ei paista.

   Lülitage mootor välja ja sulgege kütusepaagi põhjas olev kraan.

---

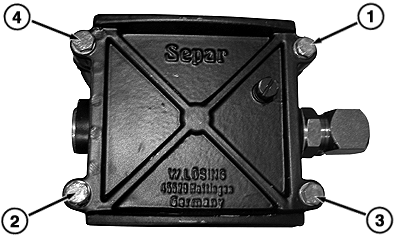

2. Lõdvendage kaane poldid näidatud järjekorras.

3. MÄRKUS: Kaant ja vedrukassetti kasutatakse uuesti, ent paigaldada tuleb uus filtrielement.

   Eemaldage kaas (A), vedrukassett (B) ja filtrielement (C).

4. Paigaldage uus filtrielement ja varem eemaldatud vedrukassett (B).

5. Kontrollige kaane tihendit (D) ja vahetage see vajaduse korral välja.

6. Paigaldage kaas ja pingutage näidatud järjekorras.

7. Avage kütusepaagi põhjas olev kraan.

8. Keerake pealüliti 60 sekundiks SISSE, et lasta kütusepumbal kütusesüsteem täita, ja veenduge, et ei esineks lekkeid.

9. Käivitage mootor ja laske sel kolm kuni viis minutit tühikäigu minimaalpööretel töötada. Kui mootor ei käivitu või sureb välja, lugege peatükki Kütuse primaar- ja sekundaarfiltri element – vahetamine.

Filtri puhastamine

1. Lülitage mootor välja ja sulgege kütusepaagi põhjas olev kraan.

2. MÄRKUS: Kasutage kütust väljutades kogumisanumat.

   Avage väljalaskeklapp ja laske paagist kütus välja.

3. Lõdvendage kaane poldid näidatud järjekorras.

4. Eemaldage kaas (A) ja vedrukassett (B).

5. Tõstke filtrielement (C) käepideme abil välja.

6. MÄRKUS: Kontrollige, kas filter on kahjustatud. Kahjustuste korral paigaldage uus filter.

   Peske filtrit puhtas diislikütuses või lakibensiinis.

7. Paigaldage filtrielement ja vedrukassett.

8. Kontrollige kaane tihendit (D) ja vahetage see vajaduse korral välja.

9. Asetage kaas ja kuuskantpoldid kohale, keerates need käsitsi kinni.

10. Pingutage kuuskantpoldid näidatud järjekorras.

11. Avage kütusepaagi põhjas olev kraan.

12. Keerake pealüliti 60 sekundiks SISSE, et lasta kütusepumbal kütusesüsteem täita, ja veenduge, et ei esineks lekkeid.

13. Käivitage mootor ja laske sel kolm kuni viis minutit tühikäigu minimaalpööretel töötada.
