DEF-lisandi dosaatori filtri vahetamine (Final Tier 4/Stage IV)

  1. ETTEVAATUST:

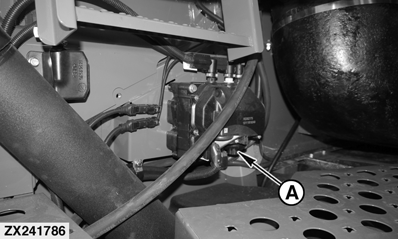

    ZX241786
    ZX241786-UN-21APR15

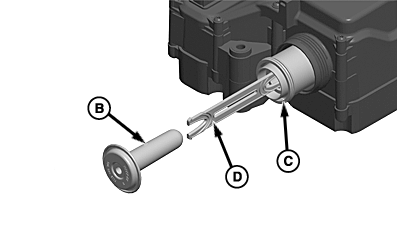

    H107492
    H107492-UN-15APR13

    A - Kork

    B - Redutseerimiselement

    C - Filter

    D - Filtritööriist

    DEF-lisand sisaldab karbamiidi. Hoiduge vedeliku sattumisest silma. Lahuse sattumisel silma loputage silmi viivitamatult rohke veega vähemalt 15 minutit. Vedeliku allaneelamisel pöörduge kohe arsti poole. Lisateavet vaadake toote ohutuskaardilt (MSDS).

    Enne hooldustööde alustamist lülitage mootor välja, rakendage seisupidur ja eemaldage süütevõti.

    TÄHTIS: Kui DEF-lisand puutub peale paagi kokku mõne muu pinnaga, puhastage seda kohe puhta veega. DEF lisand on värvitud ja värvimata metallpindade jaoks korrodeeriv ning võib moonutada teatud plast- ja kummiosi.

    MÄRKUS: DEF lisandi dosaatorit DEF lisandi doseerimisklapiga ühendav diisli heitgaasivedeliku (DEF) toru on madalsurve all ning seda ei tohiks lahutada mootori töötamise ajal või enne süsteemi tühjendustoimingut mootori seiskamise järel. Madalsurve all oleva DEF-lisandi toru lahutamine võib kaasa tuua DEF-lisandi väljapritsimise.

    Seisake mootor, rakendage seisupidur ja tõmmake süütevõti välja.


  2. Eemaldage kork (A) ja hoidke see alles.

  3. Eemaldage ja visake redutseerimiselement (B) minema.

  4. Kontrollige filtri (C) sees värvikoodi (hall või must).

  5. Sisestage filtrisse filtritööriista (D) sama värvi ots, kuni tunnete või kuulete klõpsu. See näitab, et filtritööriist on korralikult rakendunud.

  6. MÄRKUS: Tööriist (D) on kaasas filtri komplektis.

    Vajaduse korral võib eemaldamisel abiks võtta mõne tööriista, nt kruvikeeraja, lükates selle filtritööriista pilusse.

    Tõmmake filtritööriista, et eemaldada filter dosaatorist.

  7. Visake filter ja filtritööriist ära.

  8. Puhastage dosaatori keermed ja kontaktpinnad destilleeritud veega.

  9. Määrige uue filtri rõngastihendeid puhta mootoriõliga.

  10. Paigaldage filter ja uus redutseerimiselement dosaatorisse.

  11. Paigaldage kork (A) ja pingutage see momendiga 20–25 Nm (15–18 naeljalga).

OUCC002,0004989-21-20160112
