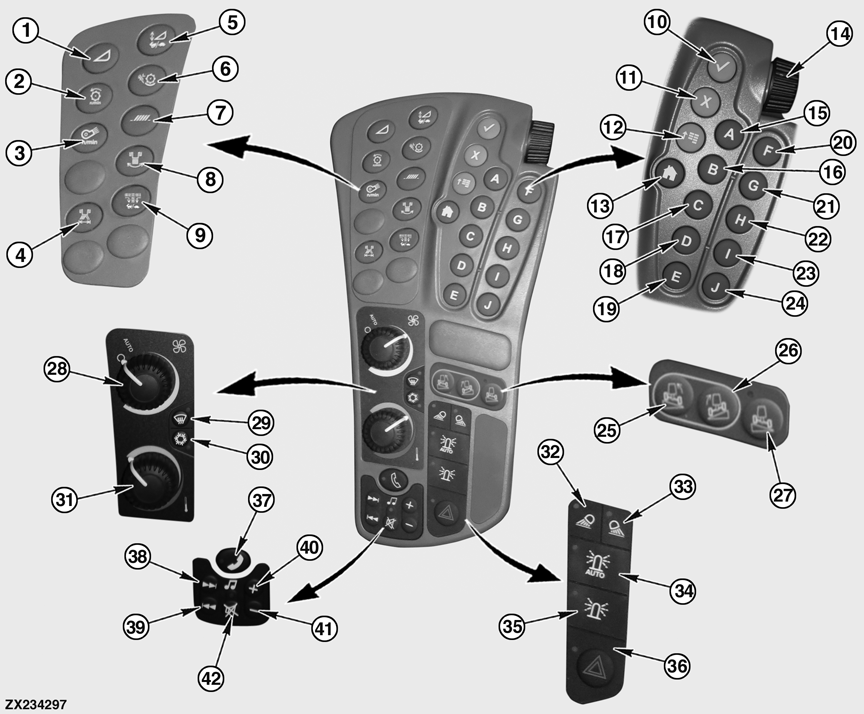

CommandARM™-i juhtseadised

MÄRKUS:

ZX234297-UN-19APR15

1 - Heedri reguleerimise nupp

2 - Peksutrumli kiiruse reguleerimise nupp

3 - Puhastusventilaatori kiiruse reguleerimise nupp

4 - Väljutuse ümberlülituse nupp (sõltuvalt varustusest)

5 - Kaldtransportööri kiiruse/tundlikkuse reguleerimise nupp

6 - Peksukorvi pilu reguleerimise nupp

7 - Aganasõela/viljasõelasõela reguleerimise nupp

8 - Tagaluugi labade nurga reguleerimise nupp (sõltuvalt varustusest)

9 - Küljelindi kiiruse vähendamise nupp (sõltuvalt varustusest)

10 - Kinnitamisnupp

11 - Tühistamisnupp

12 - Peamenüü nupp

13 - Avalehe nupp

14 - Valikunupp

15 - 24 - Kiirnupud A–J

25 - Manuaalse vasakule kallutuse nupp (HillMaster™-iga masinal)

26 - Manuaalse paremale kallutuse nupp (HillMaster™-iga masinal)

27 - Loodimise automaatjuhtimise nupp (HillMaster™-iga masinal)

28 - Ventilaatori pöörlemissageduse juhtnupp

29 - Udueemalduse nupp

30 - Kliimaseadme nupp

31 - Temperatuuri juhtimise nupp

32 - 1. töötulede (eesmised tüüvalgustid) nupp

33 - 2. töötulede (tagumised tühjendustuled) nupp

34 - Automaatvilkurite nupp

35 - Vilkuri nupp

36 - Ohutulede nupp

37 - Rääkimisnupp (sõltuvalt varustusest)

38 - Edasisuunas otsingu nupp (sõltuvalt varustusest)

39 - Tagasisuunas otsingu nupp (sõltuvalt varustusest)

40 - Helitugevuse suurendamise nupp (sõltuvalt varustusest)

41 - Helitugevuse vähendamise nupp (sõltuvalt varustusest)

42 - Vaigistamise nupp (sõltuvalt varustusest)

Enne masinaga töö alustamist tutvuge lülitite, nuppude ja juhtseadistega.

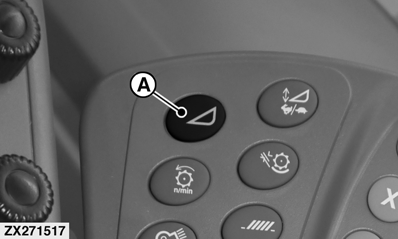

ZX271517-UN-03FEB16

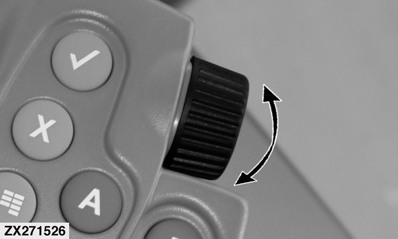

ZX271526-UN-03FEB16

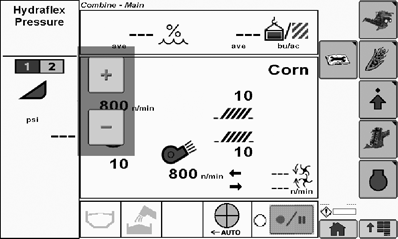

ZX271519-UN-04FEB16

Näidatud on lõikeseadise rõhu reguleerimine

A - Heedri reguleerimise nupp

Vajutage järjest heedri reguleerimise nuppu (A), kuni ekraanil kuvatakse soovitud seade, ja muutke allkirjeldatud seadeid.

MÄRKUS: Olenevalt masina lisavarustusest ja heedri tüübist võib nupuvajutuste arv erineda.

Lõikeseadise rõhu reguleerimine (HydraFlex™-iga heedritel)

Lõikeseadise rõhu reguleerimine võimaldab kasutajal suurendada või vähendada lõikeseadise survet.

1. Puudutage sümbolit (+) või (–) või keerake valikunuppu, et rõhku ja sättepunkti suurendada või vähendada.

2. Ekraanil kuvatakse juhi valitud väärtused.

Ujuvasendi reguleerimine (600 seeria lintkonveieritel)

MÄRKUS: Heedri kõrguse tuvastus (maapinnast kõrgemal) peab olema sisse lülitatud, et ujuvasendit reguleerida. See funktsioon on blokeeritud heedri kõrguse tuvastusega (maapinnal).

Heedri kõrguse tuvastus peab olema sisse lülitatud, et ujuvuse rõhku reguleerida.

Ujuvasendi reguleerimine võimaldab kasutajal suurendada või vähendada kopeerratta ja ujuvraami trumlite survet.

1. Puudutage sümbolit (+) või (–) või keerake valikuratast, et kopeerratta ja ujuvraami silindrite rõhku ja sättepunkti suurendada või vähendada.

   • Väärtused on reguleeritavad vahemikus 1-st 10-ni vaikeväärtusega 5.
   • Tasasel maal liikuvate masinatel peaks väärtus olema 3 või väiksem.
   • Külgkallutusega masinatel peaks säte olema vähemalt 5. MÄRKUS: Väärtust tuleb vähendada, kui lõikekõrgus (vasakult paremale) ei jää ühtlaseks. Järsematel nõlvadel peaks olema madalam väärtus.




2. Ekraanil kuvatakse juhi valitud väärtused.

Lindi kiiruse reguleerimine (lintkonveieritel ja lintkoguritel)

Lintkonveieri lindi kiiruse reguleerimine võimaldab kasutajal suurendada või vähendada lindi kiirust.

1. Puudutage sümbolit (+) või (–) või keerake valikuratast, et rihma kiirust suurendada või vähendada.

2. Ekraanil kuvatakse juhi valitud väärtused.

Lintkonveieri lõikeseadise kallutuse reguleerimine (600 seeria lintkonveieritel)

Lintkonveieri lõikeseadise kalde reguleerimine võimaldab kasutajal suurendada või vähendada lõikeseadise kaldenurka.

1. Puudutage sümbolit (+) või (–) või keerake valikuratast, et reguleerida lõikeseadise nurka.

   • Suurendamine kallutab lõikeseadist allapoole.
   • Vähendamine kallutab lõikeseadist ülespoole.



2. Ekraanil kuvatakse juhi valitud väärtused.

Lõikeseadise pikiasendi reguleerimine (600X seeria heedritel)

Lõikeseadise asendi reguleerimine võimaldab juhtida lõikeseadise asendit.

1. Puudutage sümbolit (+) või (–) või keerake valikuratast, et reguleerida lõikeseadise asendit.

   • Näitaja suurendamisel sirutatakse lõikeseadist ettepoole.
   • Vähendamisel tõmmatakse lõikeseadist tagasi.



2. Ekraanil kuvatakse juhi valitud väärtused.

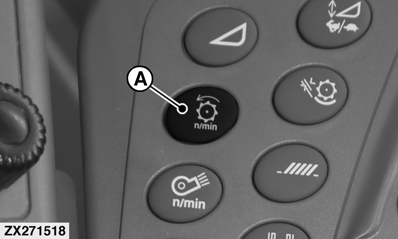

ZX271518-UN-03FEB16

ZX271526-UN-03FEB16

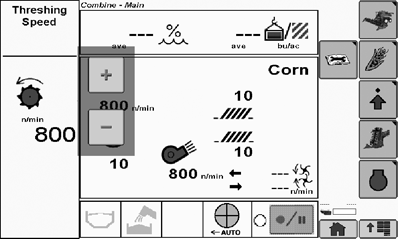

ZX271520-UN-04FEB16

A - Peksutrumli kiiruse reguleerimise nupp

Peksutrumli kiiruse reguleerimise nupp (A) suurendab või vähendab peksutrumli pöörlemissagedust.

1. Lülitage separaator sisse.

2. Vajutage peksutrumli kiiruse reguleerimise nuppu.

3. Puudutage sümbolit (+) või (-) või keerake valikuratast, et viljapeksu kiirust suurendada või vähendada.

4. Ekraanil kuvatakse juhi valitud väärtused.

MÄRKUS: Peksutrumli kiiruse nupp lähtestab tahhomeetri vastavalt väikese kiiruse häirele. Kui viljapeksu kiirus muutub, lähtestatakse ka häire. Viljapeksu kiirus võib suureneda ligikaudu 30 p/min võrra nelja tunni jooksul, kui õlitemperatuur tõuseb. Reguleerige viljapeksu kiirust vastavalt vajadusele.

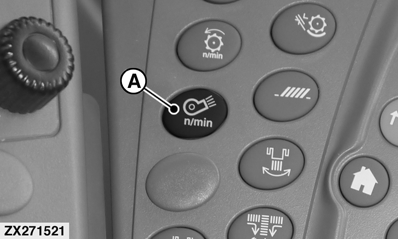

ZX271521-UN-03FEB16

ZX271526-UN-03FEB16

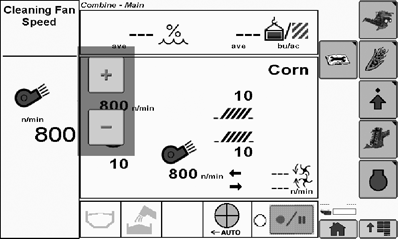

ZX271522-UN-04FEB16

A - Puhastusventilaatori kiiruse reguleerimise nupp

Puhastusventilaatori kiiruse reguleerimise nupp (A) suurendab või vähendab puhastusventilaatori pöörlemissagedust.

1. Lülitage separaator sisse.

2. Vajutage puhastusventilaatori kiiruse reguleerimise nuppu.

3. Puudutage sümbolit (+) või (-) või keerake valikuratast, et puhastusventilaatori kiirust suurendada või vähendada.

4. Ekraanil kuvatakse juhi valitud väärtused.

Ventilaatori mootoril on kuumuskaitse, mis seiskab mootori järgmistes olukordades.

• Nuppu vajutatakse järjest üle kahe-kolme minuti.
• Reguleerimissüsteem ei luba seiskamist, kui mootor püüab kiirust muuta.
• Hoovastikus on liigselt takerdumist või venitusi.

Eelmainitud põhjuste kahtlustamisel puhastage ja reguleerige vastavalt vajadusele.

MÄRKUS: Enne uut katset oodake 10–15 minutit, kuni mootor jahtub.

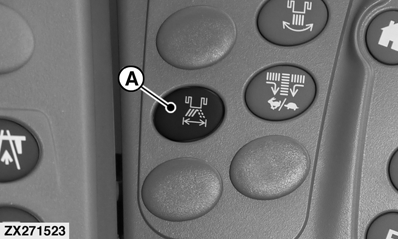

ZX271523-UN-03FEB16

A - Väljutuse ümberlülituse nupp

Väljutuse ümberlülituse nupp (A) liigutab automaatselt hekseldi labad vasakult paremale või vastupidi.

MÄRKUS: Näide. Kui tuul puhub aganaid või põhku koristamata vilja suunas või kui juht on jõudnud rea lõppu ja tuleb teistpidi tagasi, vajutage nuppu, et hekseldi labad liiguksid automaatselt teisele küljele.

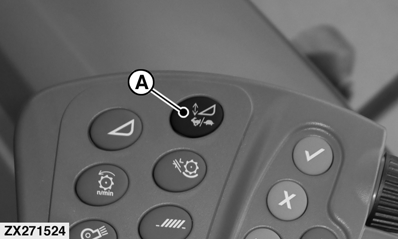

ZX271524-UN-03FEB16

ZX271526-UN-03FEB16

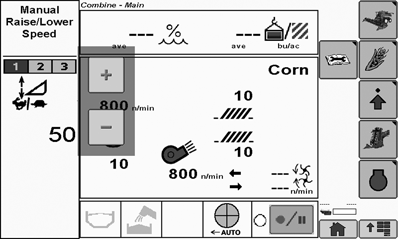

ZX271525-UN-04FEB16

Näidatud on käsitsi tõstmise/langetamise kiirus

A - Kaldtransportööri kiiruse/tundlikkuse reguleerimise nupp

Kaldtransportööri kiiruse ja tundlikkuse reguleerimise nupp (A) võimaldab juhil kompenseerida ebaühtlase pinnase mõju ning muuta heedri horisontaal- ja vertikaalasendit. Süsteem võrdleb tegelikku asendit pidevalt eelreguleeritud asendiga ja hoiab heedri soovitud tööasendis.

TÄHTIS: Seda tuleb reguleerida iga kord, kui masina külge kinnitatakse teine heeder.

Vajutage järjest kaldtransportööri kiiruse/tundlikkuse reguleerimise nuppu (A), kuni ekraanil kuvatakse soovitud seade, ja muutke allkirjeldatud seadeid.

MÄRKUS: Olenevalt masina lisavarustusest võib nupuvajutuste arv erineda.

Käsitsi tõstmise/langetamise kiirus

Käsitsi tõstmise ja langetamise kiirus juhib heedri tõstmise ja langetamise reaktsiooni kiirust käsirežiimil või automaatsel kõrguse taastamise režiimil.

MÄRKUS: Kiirust kuvatakse reguleerimise ajal ekraanil. Sätet saab muuta vahemikus 0 kuni 100.

Laineefekti korral on soovitatav väärtust vähendada.

1. Vajutage kaldtransportööri kiiruse/tundlikkuse reguleerimise nuppu (A) ühe korra, et valida käsitsi tõstmise ja langetamise kiirus.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et reaktsioonikiirust suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

Heedri kõrgustundlikkus

Kõrguse tuvastus ja heedri aktiivne ujuvustundlikkus (Automaatfunktsioonid) juhivad heedri reaktsiooni kiirust automaatse tundlikkuse ja ujuvuse režiimides.

MÄRKUS: Tundlikkus kuvatakse reguleerimise ajal ekraanil. Sätet saab muuta vahemikus 0 kuni 100.

1. Vajutage kaldtransportööri kiiruse/tundlikkuse reguleerimise nuppu (A) kaks korda, et valida heedri kõrguse tuvastus.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et tundlikkust suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

Käsitsi kallutamise kiirus (ainult külgkallutuse funktsiooniga masinal)

Käsitsi kallutuse kiiruse nupud reageerivad käsirežiimis külgkaldeliikumistele.

MÄRKUS: Kiirus kuvatakse reguleerimise ajal ekraanil. Sätet saab muuta vahemikus 0 kuni 100.

1. Vajutage kaldtransportööri kiiruse/tundlikkuse nuppu (A) kolm korda, et valida käsitsi kallutuse kiiruse reguleerimine.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et kalde kiirust suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

Automaatne külgkalde tundlikkus (ainult külgkallutuse funktsiooniga masinal)

Automaatne külgkalde tundlikkus juhib külgkallete reaktsiooni kiirust automaatse tundlikkuse ja ujuvuse režiimides.

MÄRKUS: Tundlikkus kuvatakse reguleerimise ajal ekraanil. Sätet saab muuta vahemikus 0 kuni 100.

Kui heeder puutub vastu maad, on soovitatav väärtust suurendada.

1. Vajutage kaldtransportööri kiiruse/tundlikkuse reguleerimise nuppu (A) neli korda, et valida automaatne külgkalde tundlikkus.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et kalde tundlikkust suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

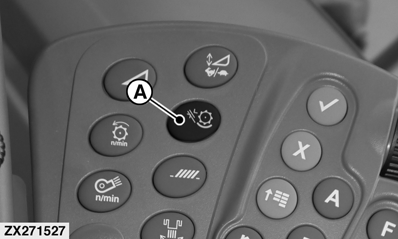

ZX271527-UN-04FEB16

ZX271526-UN-03FEB16

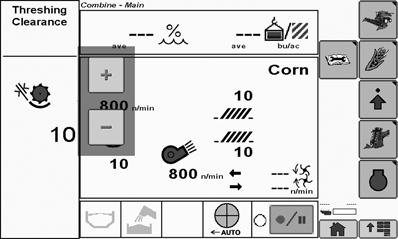

ZX271528-UN-04FEB16

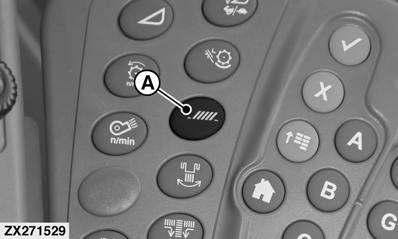

A - Peksukorvi pilu reguleerimise nupp

Peksukorvi pilu reguleerimise nupp (A) laiendab või kitsendab peksukorvi pilu.

1. Vajutage peksukorvi pilu reguleerimise nuppu.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et peksukorvi pilu suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

ZX271529-UN-04FEB16

ZX271526-UN-03FEB16

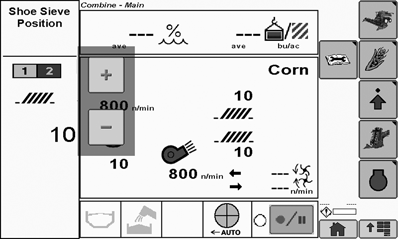

ZX271530-UN-08FEB16

Näidatud on viljasõelade reguleerimine

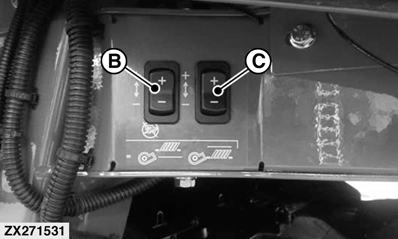

ZX271531-UN-04FEB16

A - Aganasõela/viljasõelasõela reguleerimise nupp

B - Aganasõela reguleerimise lüliti

C - Viljasõelade reguleerimise lüliti

Aganasõela/viljasõela reguleerimise nupp suurendab või vähendab aganasõela/viljasõela pilu suurust.

Vajutage järjest aganasõela/viljasõelade reguleerimise nuppu (A), kuni ekraanil kuvatakse soovitud seade, ja muutke allkirjeldatud seadeid.

Ülemise sõela reguleerimine

1. Aganasõela pilu reguleerimiseks vajutage nuppu üks kord.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et aganasõela pilu suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

Viljasõela reguleerimine

1. Viljasõela pilu reguleerimiseks vajutage nuppu kaks korda.

2. Puudutage sümbolit (+) või (-) või keerake valikuratast, et viljasõela pilu suurendada või vähendada.

3. Ekraanil kuvatakse juhi valitud väärtused.

Aganasõela ja viljasõelu saab ka käsitsi reguleerida, kasutades masina tagaosas vasakpoolsel küljel asuvat lülitit (B) või (C).

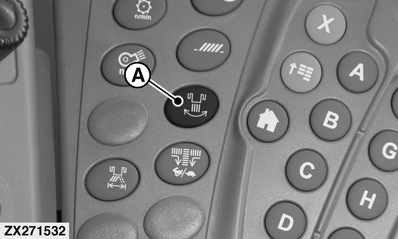

ZX271532-UN-04FEB16

ZX271526-UN-03FEB16

A - Tagaluugi labade nurga reguleerimisnupp

Tagaluugi labade reguleerimisnupp (A) võimaldab kabiinist reguleerida tagaluugi labade suunda.

1. Vajutage tagaluugi labade nurga reguleerimisnuppu.

2. Puudutage sümbolit (+) või (–) või keerake valikuratast, et liigutada tagaluugi labasid vasakule või paremale.

3. Ekraanil kuvatakse juhi valitud väärtused.

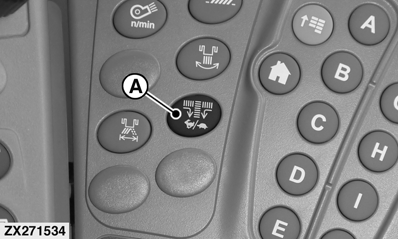

ZX271534-UN-05FEB16

ZX271526-UN-03FEB16

A - Küljelindi kiiruse vähendamise nupp

MÄRKUS: Küljelindi kiiruse vähendamine parandab etteande jõudlust, kui saaki kogutakse põllu ebaühtlase kuju tõttu heedri ühel küljel.

Küljelindi kiiruse vähendamise nupp (A) võimaldab vähendada konveierilindi kiirust automaatselt tehase sättepunktini.

1. Vajutage küljelindi kiiruse vähendamise nuppu.

2. Ekraanile ilmub aeglase kiiruserežiimi aktiveerimise tähis ja konveierilindi kiirus aeglustub automaatselt tehase sättepunktini.

3. Aeglase kiiruse režiimis uuesti lindi kiiruse vähendamise nuppu vajutades või lindikiiruse käsitsi muutmist üritades taastub automaatselt juhi määratud algne lindikiirus.

MÄRKUS: Kui praegune konveierilindi kiirus on tehase sättepunktist väiksem, siis süsteem ei rakendu ja kuvatakse diagnostikakood.

Kui tehase sättepunkti on vaja muuta, pöörduge John Deere’i esindaja poole.

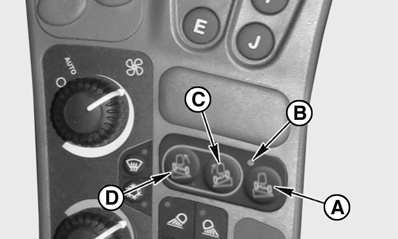

ZX234324-UN-19APR15

A - Loodimise automaatjuhtimise nupp

B - Märgutuli

C - Manuaalse paremalekallutuse nupp

D - Manuaalse vasakulekallutuse nupp

Automaatne loodimine

Loodimise automaatjuhtimise lüliti (A) võimaldab ebatasasel maastikul liikudes masinat automaatselt loodida.

Süsteemi nõuded

• Mootor töötab.
• Teeohutuse režiimi nupp on põllurežiimi asendis.

1. Automaatse loodimissüsteemi aktiveerimiseks vajutage automaatse loodimissüsteemi nuppu.

2. Märgutuli (B) süttib, näidates et säte on automaatrežiimil.

3. Ekraanil kuvatakse graafiliselt masina veermiku asendit.

Kui masin põllul liigub, siis määratakse masina kalle pendli abil.

MÄRKUS: Kui automaatne loodimissüsteem on aktiivne, siis saab manuaalse kallutuse lüliteid kasutada automaatfunktsioonide ületamiseks (masinat saab käsitsi paremale või vasakule kallutada).

Käsitsi loodimine

Manuaalse kalde nupud võimaldavad masina veermikku käsitsi vasakule või paremale kallutada, kui masin ebatasasel maapinnal liigub.

Süsteemi nõuded

• Mootor töötab.
• Teeohutuse režiimi nupp on põllurežiimi asendis.

MÄRKUS: Elektroonilise käigukastiga masinad: vajutage manuaalse paremkalde nuppu (C) või manuaalse vasakkalde nuppu (D), et lülitada sisse režiim HillMaster™. Vajutage seisupiduri nuppu, et seisupidur vabastada.

Vajutage ja hoidke manuaalse paremale kallutamise nuppu (C), et kallutada masina veermikku paremale.

Vajutage ja hoidke manuaalse vasakule kallutamise nuppu (D), et kallutada masina veermikku vasakule.

MÄRKUS: Kui manuaalse soovitud kallutuse nupp vabastatakse, võtab automaatrežiim juhtimise üle ja loodib automaatselt masina veermiku.

Ekraanil kuvatakse graafiliselt masina veermiku asendit.

Kui masin põllul liigub, siis määratakse masina kalle pendli abil.

MÄRKUS: Kui automaatne loodimissüsteem on aktiivne, siis saab manuaalse kallutuse lüliteid kasutada automaatfunktsioonide ületamiseks (masinat saab käsitsi paremale või vasakule kallutada).

Transportasend

ETTEVAATUST: Vältige masinat sõiduteedel transportides juhitavuse kadumist ja raskeid vigastusi või surma. Ärge kunagi transportige maanteel masinat, mille HillMaster™-i süsteem on automaatrežiimis. Ärge kunagi püüdke masinat maanteel transportimise ajal käsitsirežiimis kallutada.

See lukustab HillMaster™-i loodimissüsteemi ja tagab, et loodimissüsteem ei käivituks sõiduteedel transportimise käigus.

Süsteemi nõuded

• Mootor töötab.
• Teeohutuse režiimi nupp on põllurežiimi asendis.

1. Sõitke masinaga tasasele pinnale.

2. Vajutage loodimise automaatjuhtimise lülitit viie sekundi vältel või kuni märgutuli (B) vilkuma hakkab.

3. Vajutage ja hoidke manuaalse paremale kallutamise nuppu (C), et kallutada masina veermikku paremale.

4. Vajutage ja hoidke manuaalse vasakule kallutamise nuppu (D), et kallutada masina veermikku vasakule.

Masin on nüüd neutraalasendis ja sellega võib teedel liigelda.

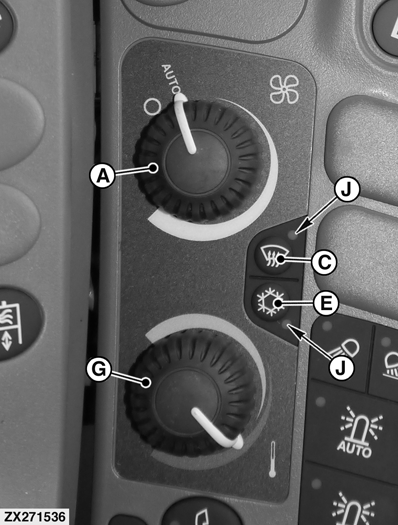

ZX271536-UN-05FEB16

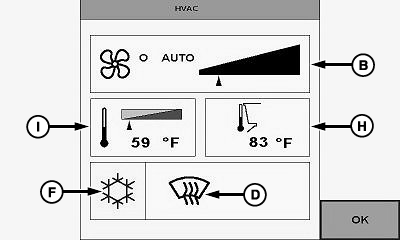

H96250-UN-30APR10

A - Ventilaatori kiiruse regulaator

B - Ventilaatori kiiruse näidik

C - Udueemalduse nupp

D - Udueemalduse näidik

E - Kliimaseadme nupp

F - Kliimaseadme näidik

G - Temperatuuriregulaator

H - Välistemperatuur

I - Temperatuuri juhtimise näidik

J - Märgutuli

MÄRKUS: Külma ilmaga töötades on soovitatav pöörata õhutusavad kabiini põranda poole ja seada ventilaatori kiirus automaatasendisse. See parandab õhuringlust kabiinis.

ClimaTrak™-i automaatset kliimaregulaatorit juhitakse nii.

• Ventilaatori pöörlemissageduse nupp (A) juhib ventilaatori pöörlemissagedust ja õhutusavadest tuleva õhu hulka. Ventilaatori kiiruse näidiku (B) nool liigub vastavalt ventilaatori soovitud pöörlemissagedusele.
  • Väljas – kogu süsteemi toide on VÄLJAS.
  • Automaatasend – ventilaatori pöörlemissageduse määrab valitud temperatuuri ja kabiini temperatuuri erinevus. MÄRKUS: Kui temperatuur ligineb seadepunktile, siis ventilaatori kiirus väheneb.

• Udueemalduse nupp (C) avab sulatusavad. Udueemaldus aitab eemaldada õhuniiskuse ka soojendusrežiimil. Udueemalduse näidikul (D) vaheldub udueemalduse nupu vajutamisel ikoon ON/OFF. MÄRKUS: Udueemalduse nupu (C) esimesel vajutamisel lülitub sisse kliimaseade. See eemaldab kabiini õhust niiskuse ja võimaldab akendele puhuda kuiva õhku. Vajutage kliimaseadme nuppu (E) selle väljalülitamiseks.

  Kui udueemaldus on sisse lülitatud, süttib märgutuli (J).



• Kliimaseadme nupp (E) aktiveerib kabiini jahutamiseks kliimaseadme. Kliimaseadme näidikul (F) vaheldub kliimaseadme nupu vajutamisel ikoon ON/OFF. MÄRKUS: Kui kliimaseade töötab, süttib märgutuli (J).

• Temperatuuriregulaatoriga (G) saab muuta kabiini temperatuuri. Keerake ratas punasesse alasse, et temperatuuri tõsta, ja sinisesse alasse, et temperatuuri langetada. Temperatuuriregulaatori näidiku (I) nool liigub vastavalt soovitud temperatuurinäidule. MÄRKUS: Väliskeskkonna temperatuur (H) näitab hetke õhutemperatuuri.

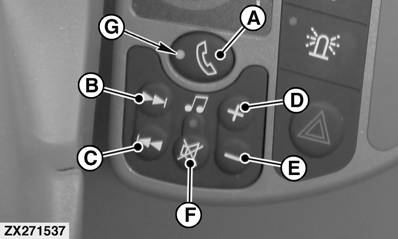

ZX271537-UN-05FEB16

A - Rääkimisnupp

B - Edasisuunas otsingu nupp

C - Tagasisuunas otsingu nupp

D - Helitugevuse suurendamise nupp

E - Helitugevuse vähendamise nupp

F - Helisummutuse nupp

G - Märgutuli

Raadio kasutamine (sõltuvalt varustusest) toimub nii.

• Rääkimisnupp (A): vajutage seda nuppu, et vastata sissetulevatele kõnedele või lõpetada käimasolevad kõned. MÄRKUS: Nupu vajutamisel (funktsiooni aktiveerimisel) süttib märgutuli (G).

• Edasisuunas otsingu nupp (B) ja tagasisuunas otsingu nupp (C): vajutage nuppu järgmise või eelmise eelvalitud raadiojaama valimiseks või kõigi raadiojaamade hulgast otsimiseks.
  • AM/FM/WX/MW/LW: vajutage nuppu (lühidalt) järgmise eelvalitud raadiojaama valimiseks.
  • AM/FM/WX/MW/LW: vajutage nuppu (pikalt) kõigist raadiojaamast otsimiseks.
  • XM®: vajutage nuppu järgmise jaama valimiseks.
  • CD/MP3: vajutage nuppu järgmisele loole liikumiseks.
• Helitugevuse suurendamise nupp (D): vajutage nuppu helitugevuse suurendamiseks.
• Helitugevuse vähendamise nupp (E): vajutage nuppu helitugevuse vähendamiseks.
• Vaigistuse nupp (F): vajutage nuppu heli summutamiseks, heli taastamiseks vajutage nuppu uuesti. MÄRKUS: Vajutage nuppu, et vaigistada mikrofon kõne ajal.

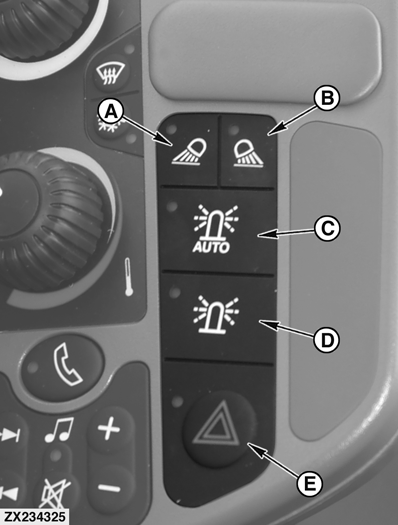

ZX234325-UN-19APR15

A - Eesmise tüüvalgusti nupp

B - Tagumise tühjendustule nupp

C - Automaatse vilkuri nupp

D - Vilkuri nupp

E - Ohutulede lüliti

Tulede kasutamiseks toimige nii.

MÄRKUS: Lisateavet masina tulede paiknemise kohta leiate teemast Masina valgustus.

• Eesmise tüüvalgusti nupp (A) Vajutage nuppu, et lülitada eesmised tüütuled SISSE/VÄLJA. MÄRKUS: Kui maanteetuled põlevad, ei saa tüülaternaid, otsatulesid ja tagumisi väljalaadimistulesid SISSE lülitada.


  Töötuled annavad juhile vajaliku valgustuse heedri taga öösel ja hämaras valguses.

• Tagumise väljastustule nupp (B) Vajutage nuppu, et lülitada tagumised väljutustuled SISSE/VÄLJA. MÄRKUS: Kui maanteetuled põlevad, ei saa tüülaternaid, otsatulesid ja tagumisi väljalaadimistulesid SISSE lülitada.

• Automaatvilkuri nupp (C) Vajutage nuppu, et lülitada automaatvilkurid SISSE/VÄLJA.

  Vilkurid süttivad ja annavad signaali terapunkri juhile, et terapunker on 3/4 ulatuses või täiesti täis ja valmis mahalaadimiseks.

• Vilkurite nupp (D) Vajutage nuppu, et lülitada vilkurid SISSE/VÄLJA.

  Vilkurid asuvad masina kummalgi poolel ees ja taga ning hoiatavad teisi juhte, kui masin liigub maanteel.

• Ohutulede nupp (E) Vajutage nuppu, et lülitada ohutuled SISSE/VÄLJA.

  Ohutuled asuvad masina kummalgi poolel ees ja taga ning hoiatavad teisi juhte, kui masin liigub maanteel.

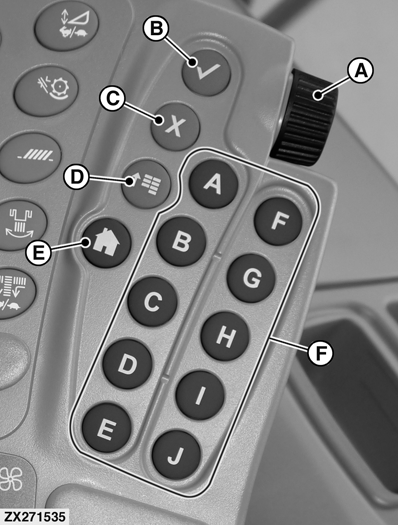

ZX271535-UN-05FEB16

A - Valikunupp

B - Kinnitamisnupp

C - Tühistamisnupp

D - Peamenüü nupp

E - Avalehe nupp

F - Kiirnupud

• Valikunupp (A): võimaldab kasutajal tõsta esile järjestikuseid punkte CommandCenter™-i ekraanil. Kui mõni punkt on esile tõstetud, ilmub sellekohane kirjeldav nõuanne. Valikunuppu kasutatakse ka andmesisestuseks, et suurendada või vähendada numbrilisi väärtusi.
  • Valikuratta edasipööramine muudab sisestusvälja väärtused suuremaks.
  • Ratta pööramine vastupäeva muudab sisestusväljal sisendi väiksemaks.
• Kinnitusnupp (C): võimaldab kasutajal tõsta esile soovitud piirkond CommandCenter™-i ekraanil või kinnitada märgistatud toiming.

• Tühistamisnupp (C): võimaldab kasutajal tühistada mis tahes ajal toimingu ekraanil.

• Peamenüü nupp (D): kasutatakse CommandCenter™-i ekraanil töötava aktiivse rakenduse vahetamiseks. Menüüsse kuuluvad nimetused või rakendused
  • Sõnumikeskus
  • Ekraani sätted
  • Paigutuse haldus
  • Kombain
  • Põlluarvuti
  • GreenStar™
  • Video
• Avalehe nupp (E): võimaldab juhil naasta lähteekraanile.

• Kiirnupud (F): võimaldavad juhil valida vastava ikooni abiekraanil või GreenStar™-i ekraanil (sõltuvalt varustusest).
