Montaje

Cuando se una la plataforma cortadora al bastidor de la unidad motriz también se ajustará la altura de corte de la plataforma cortadora. Las nueve alturas de corte de la plataforma de corte varían de 19 a 114 mm (3/4-4 1/2 in.).

El ajuste de altura de la plataforma cortadora consiste de:

• Cuatro juegos de agujeros de montaje en el bastidor de la unidad motriz.

• Dos juegos de agujeros de montaje en los soportes de la rueda pivotante.

• Espaciadores de la rueda pivotante.

Unir la plataforma cortadora y ajustar la altura de corte

M86335

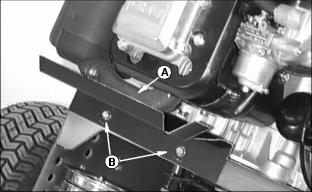

1. Unir el protector contra el calor (A) al bastidor de la unidad motriz utilizando dos tornillos autorroscantes M6 (B).

M86334

2. Extraer las perillas (C) y la cubierta plástica de la correa (D).

3. Quitar las abrazaderas de embarque y la tornillería de la plataforma cortadora. Desechar las abrazaderas y la tornillería. (Salvar las contratuercas M8) Instalar dos pernos de carruaje M8 x 20 con la cabeza del perno hacia el interior de la plataforma cortadora y las contratuercas M8 (E).

4. Escoger una altura de corte de la plataforma cortadora y comenzar a unir la plataforma cortadora al bastidor de la unidad motriz tal como se lista a continuación.

Si es necesario, ver la etiqueta en la plataforma cortadora.

M85260

• Utilizar los agujeros (F) para una altura de corte de 102-114 mm (4-4 1/2 in.).

• Utilizar los agujeros (G) para una altura de corte de 76-89 mm (3-3 1/2 in.).

• Utilizar los agujeros (H) para una altura de corte de 51-64 mm (2-2 1/2 in.).

• Utilizar los agujeros (I) para una altura de corte de 19-38 mm (3/4-1 1/2 in.).

M86332

5. Conectar la plataforma cortadora (J) a los agujeros de montaje (F,G,H o I) en el bastidor de la unidad de fuerza.

• Cuatro tornillos de cabeza de M12 x 30 (K).

• Dos tornillos de cabeza M12 x 35. (L).

• Seis contratuercas M12.

• Apretar las contratuercas a 140 N•m (105 lb-ft).

NOTA: Los soportes de la rueda pivotante se unen a la plataforma cortadora en fábrica. Deben estar unidos al juego inferior de los agujeros de montaje. Si es necesario, extraerlos e instalarlos en los agujeros de montaje superiores.

6. Conectar ambos soportes de la rueda pivotante (O y P) a los agujeros de montaje en el bastidor de la plataforma cortadora utilizando ocho pernos de carruaje M8 y contratuercas M8. Apretar las contratuercas a 25 N•m (18.5 lb-ft).

Siempre ajustar los soportes de las ruedas pivotantes derecha e izquierda de forma igual:

NOTA: Cuando se utilizan los agujeros de montaje inferiores. Instalar los pernos de montaje inferiores con la cabeza del perno hacia el interior de la plataforma cortadora para evitar que los recortes de hierba se acumulen en la tornillería.

M85266

• Utilizar los agujeros de montaje superiores (M) para alturas de corte de 19-64 mm (3/4-2 1/2 in.).

• Utilizar los agujeros de montaje inferiores (N) para alturas de corte de 64-114 mm (2 1/2-4 1/2 in.).

Si es necesario, ver la etiqueta en la plataforma cortadora.

NOTA: Identificar los soportes izquierdo (O) y derecho (P) de la rueda pivotante antes de unirlos al bastidor de la plataforma cortadora.

M86314

7. Ensamblar e instalar las ruedas pivotantes dentro de sus soportes. Instalar los espaciadores de acuerdo con la altura de corte deseada de la plataforma:

M86319

A - Pasador de chaveta

B - Protector del pasador

C - Espaciador(es) adicional(es)

D - Arandelas de acero (se utilizan 2)

E - Espaciadores, ajuste de altura

• Ajuste de las plataformas de corte a 19-64 mm (3/4-2 1/2 in.):

Utilizar espaciadores para elevar y bajar las ruedas pivotantes según se requiera. Siempre ajustar las ruedas pivotantes derecha e izquierda de manera igual.

NOTA: Los soportes de la rueda pivotante tienen que estar unidos a la plataforma cortadora en el juego superior de agujeros de montaje (M).

M85268

M86528

• Ajuste de plataformas a 19 mm (3/4 in.), no utilizar (0) espaciadores en la posición (E).

• Ajuste de plataformas a 25 mm (1 in.), utilizar un espaciador (1) en la posición (E).

• Ajuste de plataformas a 38 mm (1 1/2 in.), utilizar dos (2) espaciadores en la posición (E).

• Ajuste de plataformas a 51 mm (2 in.), se utilizan tres (3) espaciadores en la posición (E).

• Ajuste de plataformas a 64 mm (2 1/2 in.), se utilizan cuatro (4) espaciadores en la posición (E).

Siempre almacenar espaciadores adicionales en el husillo de pivote en la localización (C).

• Ajuste de plataformas a 64-114 mm (2 1/2-4 1/2 in.):

Utilizar espaciadores para elevar y bajar las ruedas pivotantes según se requiera. Siempre ajustar las ruedas pivotantes derecha e izquierda de manera igual.

NOTA: Los soportes de la rueda pivotante tienen que estar unidos a la plataforma cortadora en el juego inferior de agujeros de montaje (N).

M85267

M86528

• Ajuste de plataformas a 76 mm (3 in.), se utiliza un (1) espaciador en la localización (U).

• Ajuste de plataformas a 89 mm (3 1/2 in.), se utilizan dos (2) espaciadores en la localización (U).

• Ajuste de plataformas a 102 mm (4 in.), se utilizan tres (3) espaciadores en la localización (U).

• Ajuste de plataformas a 114 mm (4 1/2 in.), se utilizan cuatro (4) espaciadores en la localización (U).

Siempre almacenar espaciadores adicionales en el husillo de pivote en la localización (S).

M86528

8. Lubricar las graseras (V) del husillo con Grasa Moly EP de alta temperatura, de John Deere o un equivalente.

Instalar la correa de la transmisión (Embrague de la TDF a la plataforma cortadora)

PRECAUCIÓN: ¡Evitar lesiones! Ser cuidadoso al instalar la correa impulsora. Es posible un punto de pellizco entre la rueda tensora y la polea del embrague de la TDF.

1. Quitar y desechar la cinta plástica de amarre del brazo tensor.

2. Instalar el resorte del brazo tensor:

M86323

• Unir el extremo largo de gancho del resorte (A) en el brazo tensor (B).

• Unir el extremo corto de gancho del resorte en la orejeta del bastidor (C).

3. Instalar la correa impulsora:

M86308

• Instalar la correa impulsora (D) sobre la polea de mando del embrague de la TDF.

• Instalar la correa impulsora sobre las poleas motrices de la plataforma cortadora y, al mismo tiempo, tirar del brazo tensor cargado por resorte (B) para aflojar la tensión de la correa.

• Cerciorarse de que la correa impulsora esté colocada correctamente alrededor de la rueda tensora (B) de resorte, para que la tensión de dicha correa resulte adecuada.

Comprobar la sincronización de la plataforma de corte

IMPORTANTE: ¡Evitar daños! Expresa al cliente la importancia de comprobar la sincronización de la plataforma cortadora y de una Correa tensora adecuadamente tensionada. Debido a estiramiento de la correa, el cliente debe efectuar este servicio después de las primeras 25 horas de uso y en cada intervalo de 100 horas.

NOTA: Debido a la sobreposición de la cuchilla cortadora, éstas chocarán eventualmente si la sincronización no es comprobada y ajustada regularmente.

M86312

1. Anotar la posición de los agujeros de drenaje (A) en las poleas del husillo. Estos agujeros de drenaje están en alineación con las cuchillas cortadoras.

M85254

2. Una plataforma cortadora debidamente sincronizada tiene que tener las cuchillas cortadoras (B) y (C) a 90� (D) una de otra.

3. Para una rápida revisión en cuanto a la sincronización de la cortadora, los agujeros de drenaje (A) de la polea deben estar aproximadamente a 90� uno del otro.

4. Si es necesario, ajustar la sincronización de la plataforma cortadora. (Ver Ajuste de sincronización de la plataforma cortadora y Ajuste de tensión de la correa de sincronización, en la sección Mantenimiento - Cortadora).

M86301

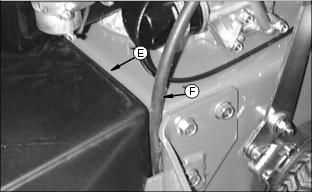

5. Instalar el protector de la correa (E). Cuando se une una Cortadora de 36 pulg a una unidad motriz equipada con arranque eléctrico, hay que dirigir la manguera de ventilación de la batería (F) entre el bastidor y la cubierta de la correa.

Añadir aceite para motor

NOTA: Ver Aceite para motor en la sección de Mantenimiento - Motor para el tipo de aceite apropiado.

M86300

1. Extraer la varilla medidora (A).

2. Añadir aceite lentamente en el tubo de la varilla:

• Motor FC420V: 1,3 L (2.8 pt) (44.8 oz)

3. Instalar la varilla. Dejarla descansar en las roscas.

4. Extraer la varilla medidora y revisar el nivel de aceite. El nivel del aceite tiene que estar entre las marcas ADD y FULL en la varilla medidora.

5. Instalar la varilla.

6. Quitar la etiqueta "NO ACEITE".

Revisar la presión de los neumáticos

NOTA: Operar la unidad, la cortadora no debe ir hacia la izquierda o hacia la derecha más de 0,3 m (1 ft) en 15 m (50 ft) de recorrido.

1. Revisar la presión de los neumáticos con un manómetro preciso.

MIF

2. Ajustar la presión del aire según se requiera:

Tamaño de neumático

Presión - kPa (psi)

13 x 6,50-6

100-200 (15-28)

Quitar el soporte de envío

M85277

No se requiere quitar ambas abrazaderas de embarque (A). Puede que el cliente quiera utilizar los soportes de embarque como un punto de referencia para el amarre.

Revisar el Sistema de seguridad de la máquina

Efectuar la comprobación del sistema de seguridad para asegurarse de que el circuito de intertraba electrónico de seguridad está funcionando apropiadamente. Efectuar las seis pruebas. (Ver Comprobación del sistema de seguridad, en la sección de Operación).

Revisar el nivel de la plataforma de corte

Después que la unidad esté completamente ensamblada, comprobar el nivel de la plataforma cortadora.

Revisar el nivel "longitudinalmente" y "lateralmente". Ver la sección Mantenimiento - Cortadora de césped, para los procedimientos de nivelación.

Puesta en marcha del embrague eléctrico de la TDF

1. Arrancar el motor y empujar la palanca del acelerador hacia arriba, a la posición de plena aceleración.

M86527

2. Sin carga en la cortadora, ENGANCHAR la perilla (A) del interruptor de la TDF y dejar que la cortadora funcione durante 10 segundos.

• DESENGANCHAR la perilla del interruptor de la TDF y esperar 10 segundos.

3. Repetir el Paso 2 durante 12-15 ciclos.

El embrague de la TDF está ahora debidamente pulido.
